SEN-12784
ToF距離センサーブレークアウトボード(VL6180)
マルツコード：
M5804-65
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/06/23 21:18 現在）

納期：
30営業日程度
数量
1個以上
￥4,155.00
(税込￥4,570.00)
20個以上
￥3,948.00
(税込￥4,342.00)
50個以上
￥3,740.00
(税込￥4,114.00)
100個以上
￥3,532.00
(税込￥3,885.00)

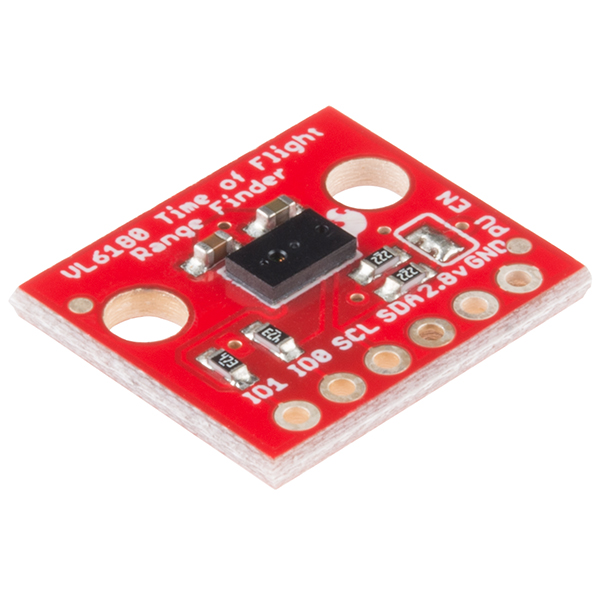

ToF距離センサーブレークアウトボード(VL6180)【SEN-12784】

の概要

SparkFun の「Time-of-Flight」距離計で、VL6180 距離センサーのブレークアウトです。反射光の強度や反射角度で距離を測定するほとんどの距離センサーとは異なり、VL6180 は正確なクロックを使用して、光が表面から跳ね返るまでの時間を測定します。これにより、ToF 距離計と VL6180 は他の方法に比べてはるかに正確でノイズの影響を受けにくいという大きな利点があります。この技術は聞き覚えがありますか? そうです、携帯電話が発信者が電話を耳に当てていることを検出するのと同じ方法です。

STMicroelectronics の VL6180 のこのブレークアウトは、非常にシンプルです。必要なパッシブのみが搭載されているため、I2C インターフェイスを備えたプロジェクトで複数のセンサーを使用するための最小かつ最もコスト効率の高い方法が提供されます。 VL6180 は、実際には 3-in-1 パッケージで、IR エミッター、距離センサー、周囲光センサーが組み合わされており、簡単に使用できます。VL6180 を使用するために必要な各ピンを分類しました。これには、IO1、IO0、SCL、SDA、2.8V、GND が含まれます。ただし、ToF レンジファインダー ブレイクアウトは 2.8V 入力とロジックのみを受け入れることに注意してください。3.3V および 5V デバイスには、2.8V 電圧源とレベル シフトを提供する必要があります。

注: データシートには、VL6180 が最大 10cm の絶対範囲を測定すると記載されていますが、最大 25cm までテストに成功しています。知れば知るほど、より詳しくなります。

●特長

・動作電圧: 2.8V
・3-in-1 モジュール
－IR エミッター
－距離センサー
－周囲光センサー

・最大 10cm の絶対距離を測定
・ジェスチャー認識
・I2C インターフェース
・2 つのプログラム可能な GPIO
・2 つの取り付け穴
