1.25mmピッチターミナル【500588000】

1.25mmピッチターミナル【500588000】

メーカー名:
型番:
50058-8000
箱番号:
品質ランク:
M1
数量

自社在庫数
11,098
2024/09/19 07:31 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥9.00
(税込¥9.00)
200個以上
¥8.00
(税込¥8.00)
500個以上
¥7.00
(税込¥7.00)

1.25mmピッチターミナル【500588000】の概要

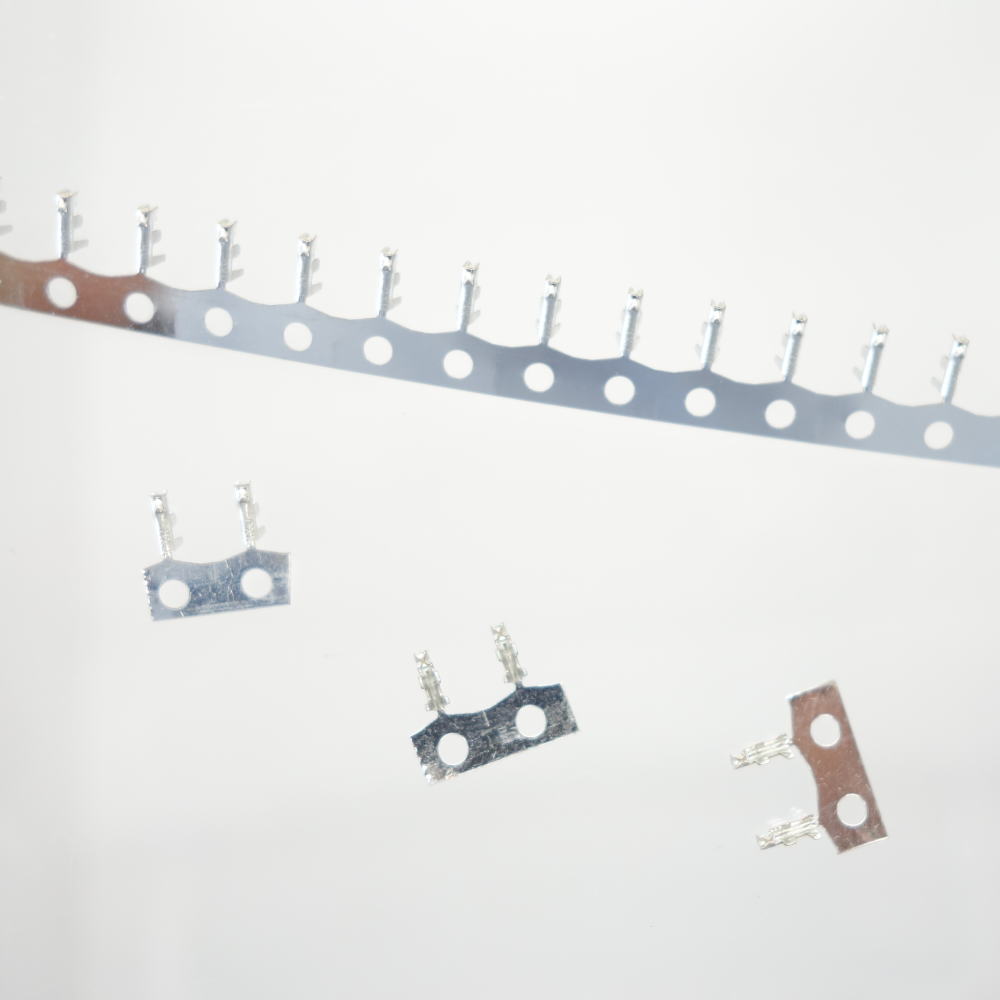

【Molex PicoBlade メス圧着 Terminal、1.25 mm ピッチ、 32 → 28 AWG - 50058 シリーズ - 50058-8000】

Molex のこの圧着 Terminal を使用すると、ワイヤを PCB (基板)にしっかり接続できます。
2 点接点設計で配線します。これにより、導電性が向上し、電気接続の信頼性が向上します。
また、より確実な保持が可能になり、耐振動性に優れています。
Molex PicoBlade シリーズのプラグ / レセプタクルハウジングと互換性がある Terminal and あれば、配線システム全体を簡単にセットアップできます。
また、 32 → 28 AWG (米国ワイヤゲージ規格)のワイヤサイズに対応しているため、さまざまな用途に適しています。この製品は、頻繁に衝撃や振動が発生する低電流、低電圧の機械に最適です。

•スズめっきりん青銅コンタクトは導電率が高く、酸化に対する耐性があるため、長期間にわたり高い性能を発揮します。
•さまざまな電気用途に対応できる最大定格電圧は 125 V です。
•過酷な産業環境での使用に対応する -40 ℃ ~ +85 ℃の広い動作温度範囲。

用途

• 通信
• プロトタイピング
• 家庭電化製品
※この Terminal は最大 30 回の挿抜回数に耐えるので、長い製品寿命が期待できます。

材質:リン青銅、錫メッキ
形状:ターミナル/連鎖状
定格電圧(V):最大125V
定格電流(A):最大1A  AWG#32ならば0.8A
被覆ストリップ長(mm):1.4~1.9mm
被覆外径(mm):φ0.5~φ1.0
電線使用範囲(AWG):AWG#28~#32

営業所在庫状況

好評発売中
営業所 在庫数
仙台営業所 70個
秋葉原営業所 230個
西東京営業所 20個
静岡営業所 50個
浜松営業所 60個
名古屋営業所 50個
金沢営業所 49個
福井営業所 30個

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
