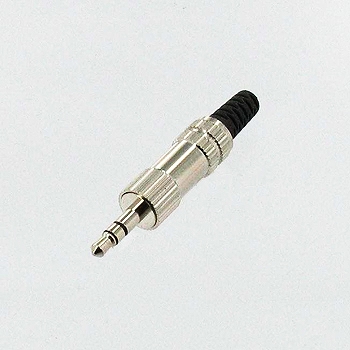

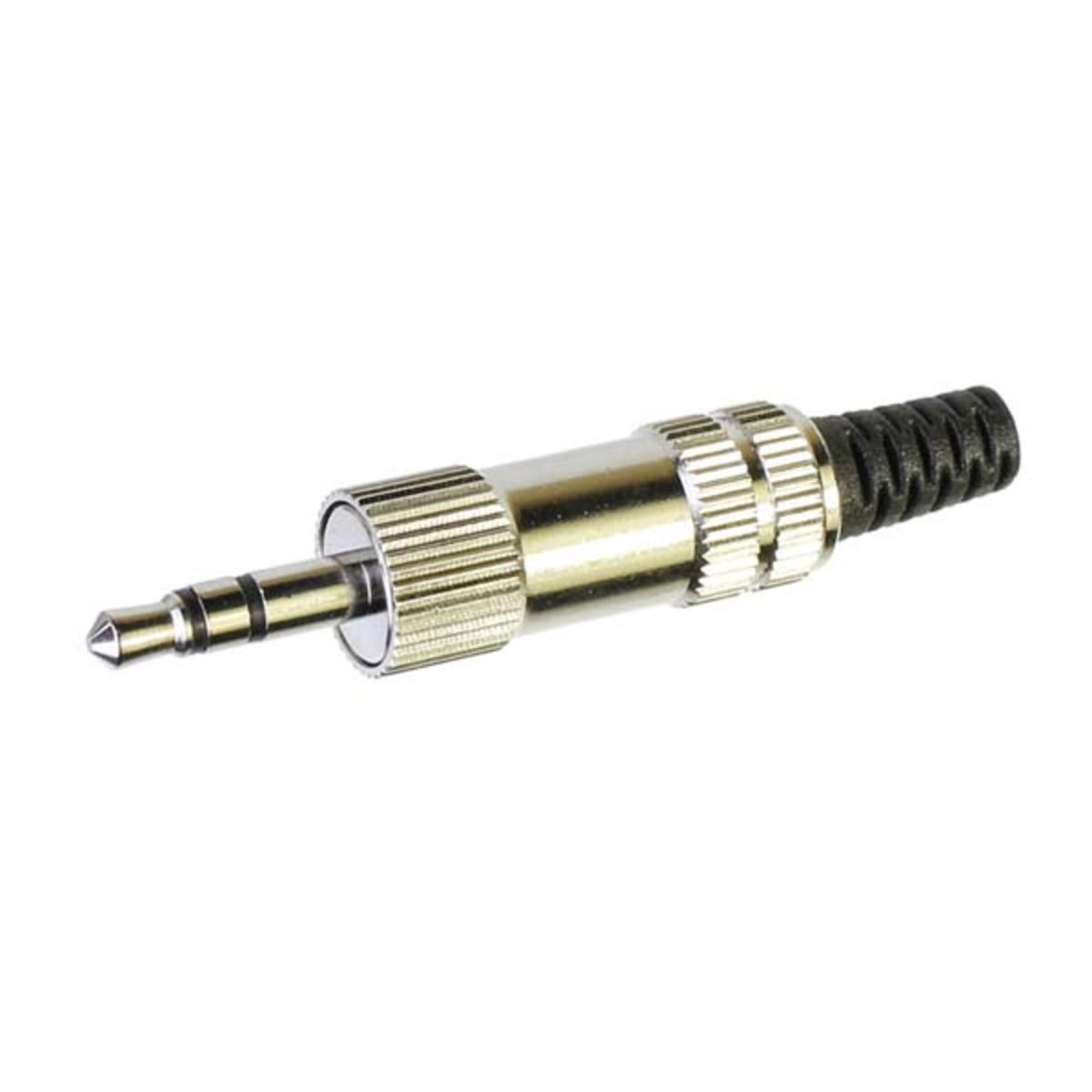

3.5mmステレオプラグ メタル【MP-061M】

3.5mmステレオプラグ メタル【MP-061M】

メーカー名:
型番:
MP061M
箱番号:
環境区分:
RoHS非対応
品質ランク:
M1
数量

自社在庫数
178
2024/03/19 19:17 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥155.00
(税込¥170.00)
100個以上
¥140.00
(税込¥154.00)

3.5mmステレオプラグ メタル【MP-061M】の概要

ポータブルオーディオ機器によく使用される3.5mm径ステレオプラグです。胴体部が回すと外れますので外してからはんだづけしてご使用ください。

・パッケージ:PJ15
・プラグ/ジャック:3.5mmプラグ
・ステレオ/モノラル:ステレオ
・極数:3極
・形式:ストレート
・端子部処理:
・材質:メタル
・備考:


□絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
