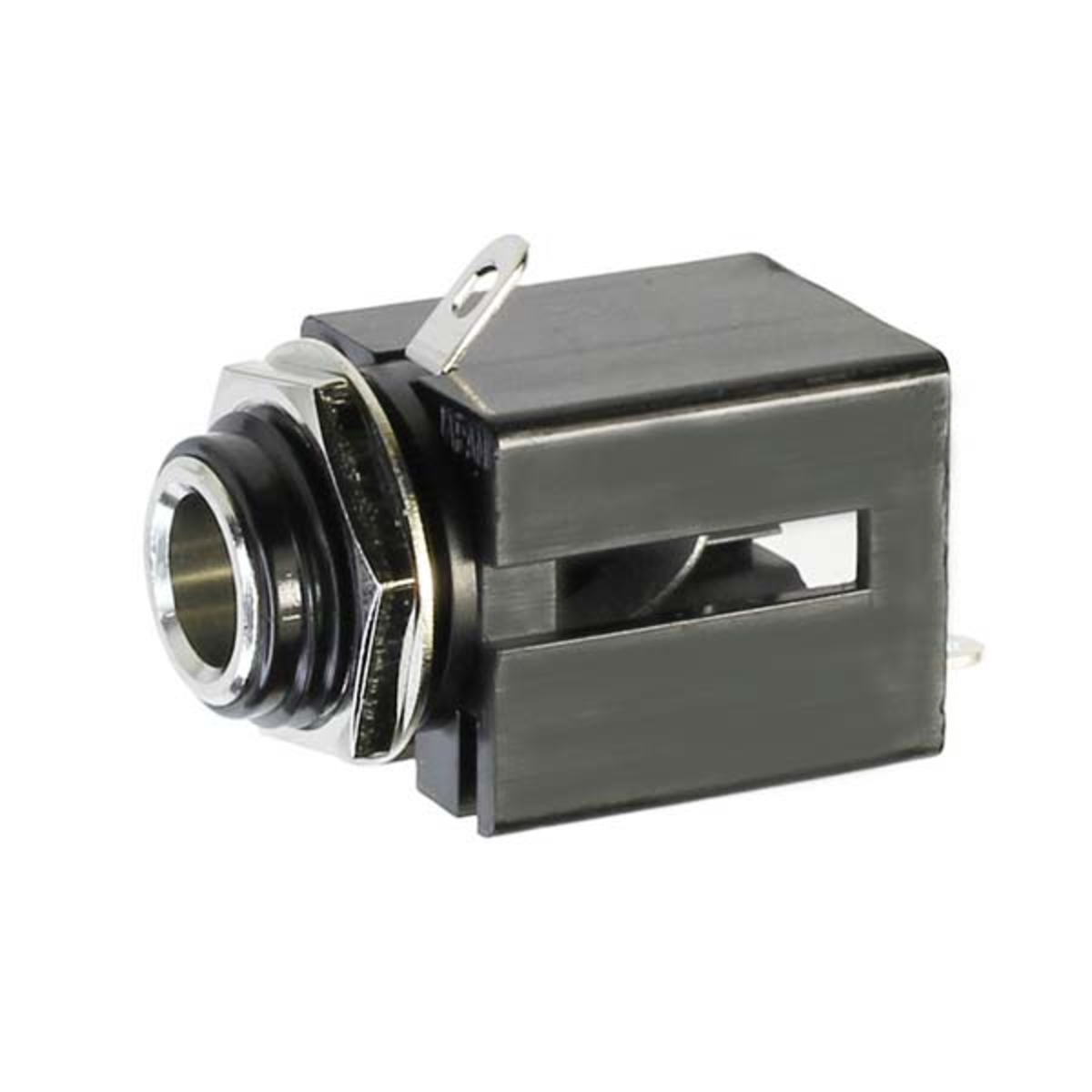

Φ6.3mmモノラルボックスジャック(パネル絶縁タイプ)【MJ-185LP】

Φ6.3mmモノラルボックスジャック(パネル絶縁タイプ)【MJ-185LP】

メーカー名:
型番:
MJ-185LP
箱番号:
品質ランク:
M1
数量
パネル絶縁

自社在庫数
268
2024/12/09 01:41 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥129.00
(税込¥141.00)
100個以上
¥117.00
(税込¥128.00)

Φ6.3mmモノラルボックスジャック(パネル絶縁タイプ)【MJ-185LP】の概要

ケース取り付け型6.3mm径モノラルジャックです。

ケースとの絶縁がありますので、GNDループを作りたくない場合にお使いいただけます。

●仕様

コネクタの形態Φ6.3mmジャック
ステレオ/モノラルモノラル
極数2極
形式ストレート
材質プラスチック
備考ケース取り付け、絶縁タイプ


□絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

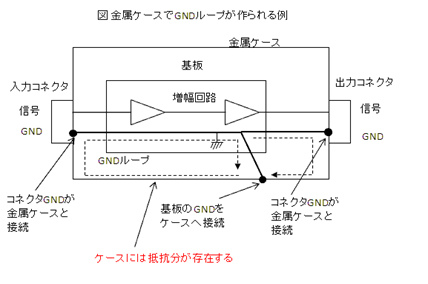

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
