MK-138/MK-144B MP3プレーヤーボード用コントロールキット(MK138/144B別売)【MK-140B】

MK-138/MK-144B MP3プレーヤーボード用コントロールキット(MK138/144B別売)【MK-140B】

メーカー名:
型番:
MK-140B
品質ランク:
M1
数量

1個以上
¥843.00
(税込¥927.00)
納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

MK-138/MK-144B MP3プレーヤーボード用コントロールキット(MK138/144B別売)【MK-140B】の概要

これは便利!再生/音量スイッチ付きMK-138 MP3プレーヤーボード用コントローラキット

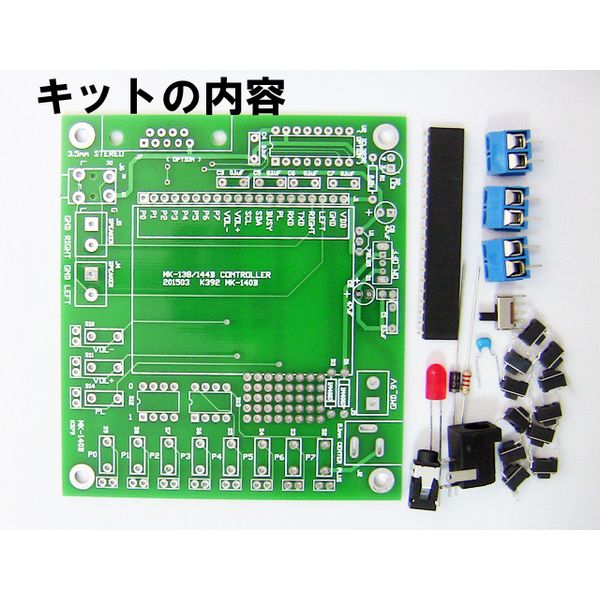

MK-138 またはMK-144B 組込み用超小型MP3 プレーヤーボードを誰でも簡単に使えるようにするコントローラキットです。
注意:ハンダ付け必要。MK-138/MK-144B は付属しません。別途ご購入ください。

MK-138 とMK-144B は、MP3 形式の音声や音楽ファイルを高音質(48kHz サンプリング)で再生できる組込み用の超小型ボードですが、基本的に、その再生・音量の増減スイッチ、シリアルインターフェイス回路、ヘッドホン出力、アンプへの接続端子などの実装が必要です。

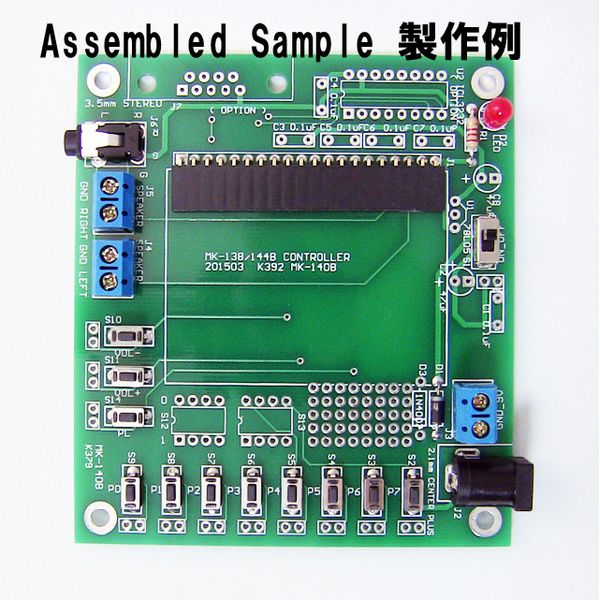

しかし、このMK-140B コントローラは、MK-138/MK-144B MP3 プレーヤーボード用の電源スイッチ、再生ボタンスイッチ、音量調整用スイッチなどが含まれたコントローラボードで、電気の知識がそれほどなくても、9V または12V のAC アダプタ(付属しません)とヘッドホン(またはアンプ)を取り付けるだけで、すぐにMK-138 またはMK-144B MP3 プレーヤーボードをご使用いただけます。

特長:
◆再生用押しボタンスイッチ8 個搭載(ダイレクトプレイモードに対応)
◆パラレルモード用に8 ピンのDIP スイッチを取り付け可能なハンダランド搭載(DIP スイッチは付属しません)
◆音量アップ、音量ダウン用押しボタンスイッチ
◆順番に再生するPL 端子用押しボタンスイッチ
◆シリアルインターフェイス回路(RS232 用D サブコネクタ(9 ピン、メス)、レベル変換IC、電源用IC など)を実装可能(部品は付属しません。MSC-107 として販売)。MK-138/MK-144B をシリアル通信でPC やマイコンで制御する場合に使用します。
◆AC アダプタ(9V または12V)とヘッドホン(またはアンプ)を挿入するだけで、すぐに利用可能

注意:MK-138/MK-144B MP3 プレーヤーボード、9Vまたは12V のAC アダプタ、ヘッドホン(またはアンプ)は付属しません。
注意:ボード上の押しボタンスイッチ(タクトスイッチ)の色、LEDの色は写真とは異なる場合があります。


MP3 プレーヤーボード用コントローラキットの説明書はこちら(PDFファイル)
注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。
