リレー付き測距センサーキット【MK-313】

リレー付き測距センサーキット【MK-313】

メーカー名:
型番:
MK-313
品質ランク:
M1
数量

自社在庫数
10
2022/08/08 01:49 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥2,072.00
(税込¥2,279.00)

リレー付き測距センサーキット【MK-313】の概要

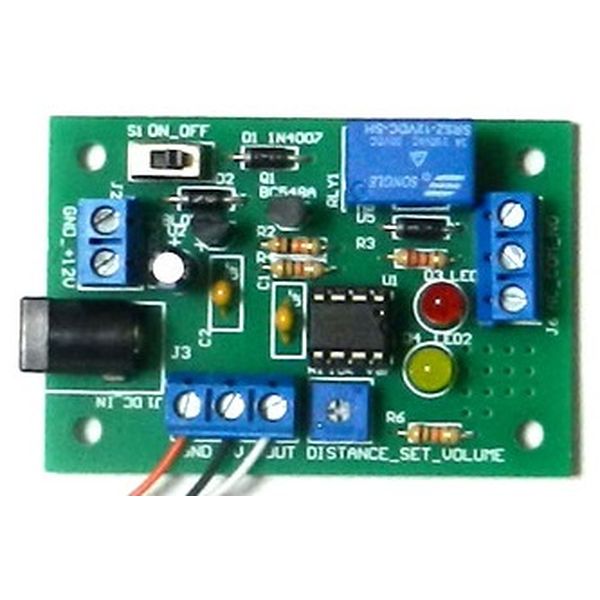

設定した距離に近づくとスイッチ オン!リレー付き測距センサーキット
シャープ製の測距センサーを使用した距離に対応してリレーを駆動させる測距センサーキットです。リレーにより設定した距離で任意の装置の電源をオンにする、またはアラームを鳴らすなどが可能です。設定した距離のプラス10%に近づくと点灯するアラームLEDも搭載しているので設定値に近づいたことがわかり便利です。

特長:
− 部品点数は少なく製作が容易
− 内蔵されたリレーにより100V機器の制御も可能
− ボリュームで距離を簡単に設定可能
− 検出可能な距離は約10cmから80cm
− デジタル的なヒステリシス機構内蔵

仕様:
電源 DC12V
電流 リレー駆動時 約60mA
        リレー非駆動時 約30mA
リレー接点 AC125V1A、DC30V1A(抵抗負荷)
                AC125V0.3A、DC30V0.3A(誘導負荷)
検出距離 約10cmから約80cm(シャープ製の測距センサー「GP2Y0A21YK」または相当品使用)
電源コネクタ 2種類:
                  DCジャック型 軸径2.1mm、外径5.5mm
                  ネジ式2端子型
リレー出力 ネジ式3端子:
                ・COM端子(共通端子・リレー状態に応じてNO端子、またはNC端子と接続)
                ・NO端子:リレー駆動のときCOMと接続
                ・NC端子:リレー非駆動のときCOMと接続


リレー付き測距センサーキットの説明書はこちら(PDFファイル)
注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。
