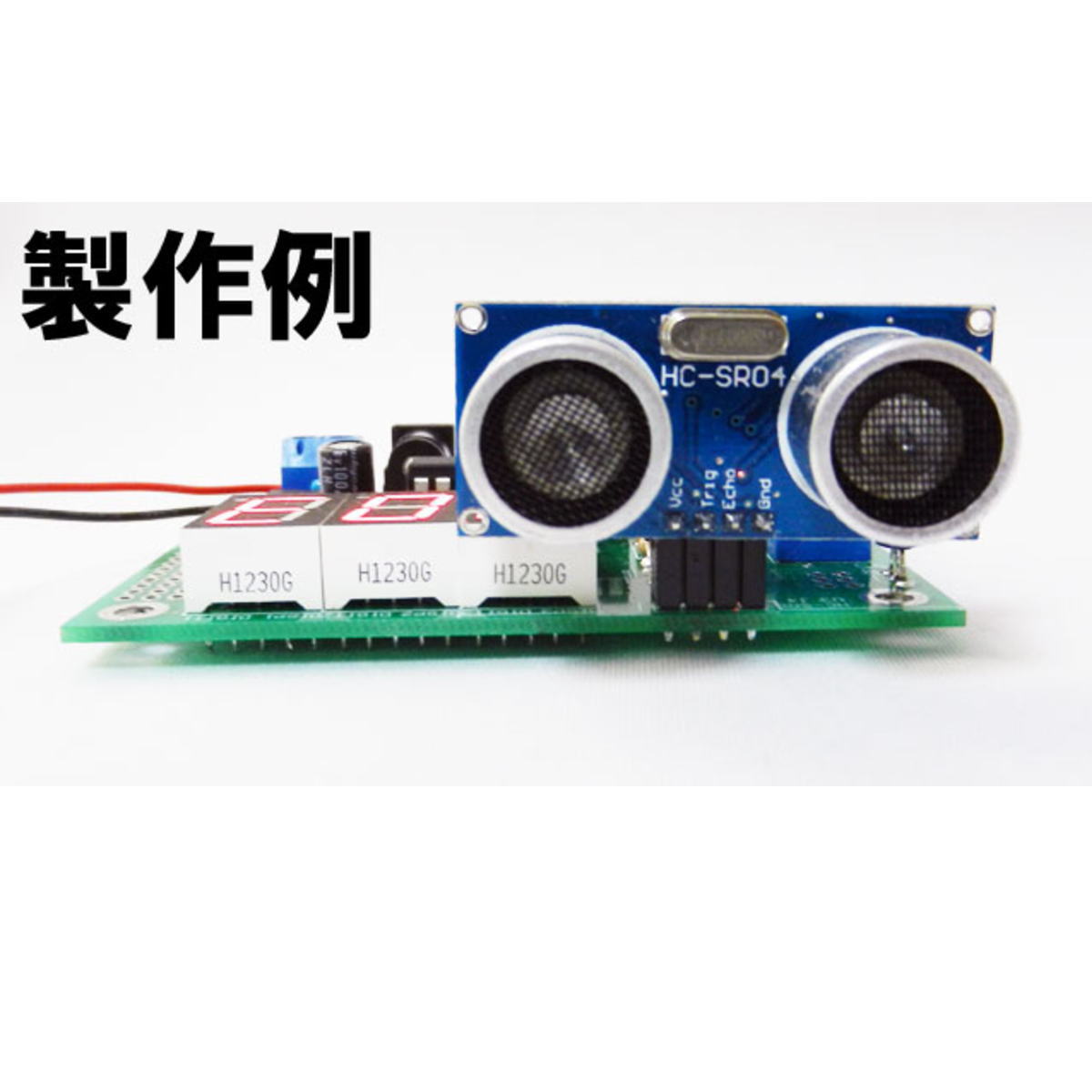

超音波センサーにより測定した距離を3個の7セグメントLEDに表示し、同時に設定した距離に達するとリレーをオンにする距離計キットです。約10cmから5mまで測定することができ、3桁で表示するので、日曜大工に使え、しかも設定した距離でリレーを駆動するので、人が近づくとアラームを鳴らしたり、モーターが動くような装置に利用することもできます。

超音波センサーは、超音波送信モジュールと超音波受信モジュールが1 枚の小型基板にあらかじめ実装されている「HC-SR04」を使用しているので、4 箇所のハンダ付けで実装でき、初心者でも簡単に作ることができます。

特長：
− ７セグメントLED表示器3個による距離表示
− 内蔵されたリレーにより100V機器の制御も可能
− ボリュームで距離を簡単に設定可能
− 検出可能な距離は約10cmから約5m
− デジタル的なヒステリシス機構内蔵

仕様と機能：
電源電圧 DC12V（300mA 以上）
              （回路そのものは8V 以上で、またリレーは9V くらいから動作します。したがってリレーが不要であればハンダ付けせず電池駆動が可能です）
消費電流 約60mA、約100mA（リレー駆動時）
超音波センサー HC-SR04
測定距離 約10cm から約5ｍ
              約6.8ｍ以上はエラー（Err）を表示
測定/表示分解能 1mm(1m 未満）、1cm（1m 以上）
測定確度 約3mm、または約1%（大きいほう）
リレー駆動距離の 2cm から500cm（設定単位はcm）
設定範囲 半固定ボリュームで設定
リレー接点 AC125V1A、DC30V1A（抵抗負荷）
                AC125V0.3A、DC30V0.3A（誘導負荷）
電源コネクタ 2種類：
                  ・DCジャック型 軸径2.1mm、外径5.5mm軸（センター）がプラス
                  ・ネジ式２端子型
リレー出力 ネジ式３端子：
                ・COM端子（共通端子・リレー状態に応じてNO端子、またはNC端子と接続）
                ・NO端子： リレー駆動のときCOMと接続
                ・NC端子：リレー非駆動のときCOMと接続
LED表示 リレー駆動時にLEDが点灯します
ヒステリシス リレー駆動距離付近でのリレーのバタツキを抑制するために変化後約1秒は再変化せず
サイズ 81.2×63.4×29.4（高さ）mm


距離計キットの説明書はこちら(PDFファイル)
注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。
