MTG-MAX10-EB
MAX10-EB 拡張ボード
マルツコード：
M5985-77
品質ランク：
M1
在庫のある営業所( 6営業所 )
自社在庫数： ※在庫限り品
21個
（ 2025/05/24 20:28 現在）

出荷予定日：
2025/5/26
数量
1個以上
￥3,999.00
(税込￥4,398.00)

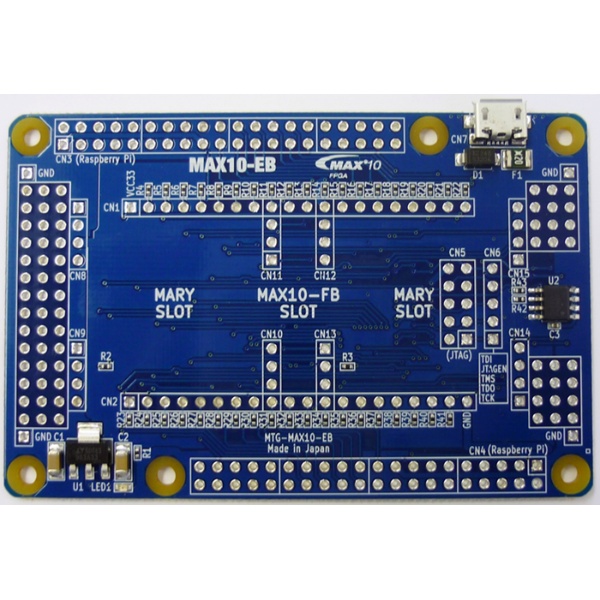

MAX10-EB 拡張ボード【MTG-MAX10-EB】

の概要

特徴

MAX10-FB基板と、Raspberry Piを接続する拡張基板です。
さらにRaspberry Piの拡張基板や、MARY基板を搭載することができます。
複数枚重ねることができますので、大規模システムの構築も可能です。

仕様

基板外形85mm × 56mm
電源3.3V 1.5A LDO(LT1963) 搭載
コネクタRPi 接続用
FB 基板接続用スロット
JTAG 接続用
MARY 基板接続用スロット


内容物
製品名型番内容数量
MAX10-EB基板MTG-MAX10-EB1
20ピン基板用ピンソケット20601X20GSE20ピンx1列2
40ピン基板用ピンソケット21602X20GSE20ピンx2列2
10ピン基板用ピンヘッダー2131D2*5GSE5ピンx2列1
5ピン基板用ピンヘッダー2130S1*5GSE5ピンx1列1
4ピン基板用ピンヘッダー2130S1*4GSE4ピンx1列8
連接用ピンソケット2160-A6-S220-3EA-GA20ピンx2列 ソケット高16mm1
連接用ピンヘッダー2131-A1-S220-AA-GA20ピンx2列 間隔2.5mm1
連接用ピンヘッダー2131-AA-S220-AA-GA20ピンx2列 間隔8mm1
連接用ピンヘッダー2131-AA-S220-AD-GA20ピンx2列 間隔17mm1
連接用ピンヘッダー2131-AA-S220-AB-GA20ピンx2列 間隔20mm1
六角両メネジ黄銅スペーサ 19mmASB-2619EM2.6 19mm (※1)2
六角両メネジ黄銅スペーサ 20mmASB-2620EM2.6 20mm (※1)4
六角両メネジ黄銅スペーサ 25mmASB-2625EM2.6 25mm4
六角オネジ/メネジ黄銅スペーサ 20mmBSB-2620EM2.6 19mm2
六角オネジ/メネジ黄銅スペーサ 17mmBSB-2617EM2.6 17mm2
六角オネジ/メネジ黄銅スペーサ 5.5mmBSB-265.5EM2.6 5.5mm2
なべ(＋)小ねじ M2.6M2.6X5ﾋﾞｽM2.6 5mm12
