KOROBO/KIROBO専用コンパスセンサーモジュール【MR-9142R】

KOROBO/KIROBO専用コンパスセンサーモジュール【MR-9142R】

メーカー名:
型番:
MR-9142R
品質ランク:
M1
数量

納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥7,099.00
(税込¥7,808.00)

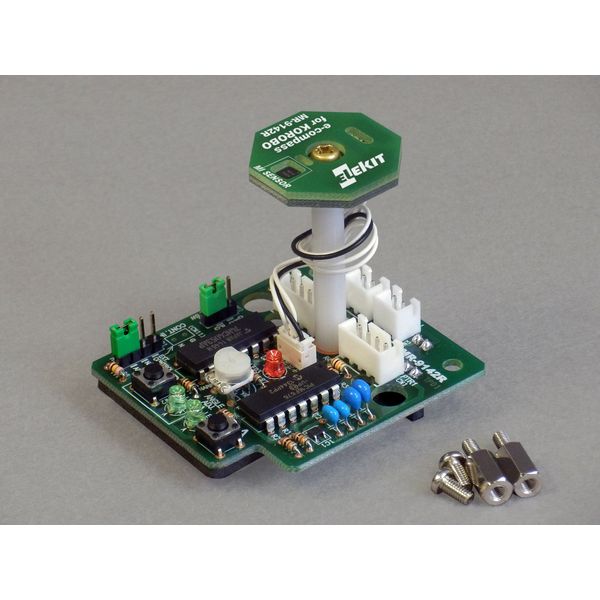

KOROBO/KIROBO専用コンパスセンサーモジュール【MR-9142R】の概要

KOROBO/KIROBOが向かっている方向を教えてくれる電子コンパス

ロボットを目標の方向に進ませたい時や、ロボットサッカーゲームで敵ゴールや味方ゴールの方向を検出するときなどによく利用されるセンサーのひとつとして、地磁気を利用した「電子コンパス」があります。
ふつう電子コンパスは「東西南北」などの包囲情報が出力されるので、入門者にとってはその処理がむずかしいうえ、目標とする方角が変わるとプログラムを変更する必要があります。

このコンパスセンサーモジュールは、目標方向の設定方法として「回転式のセンサーを目標方向に向ける」という非常に直感的なものにし、目標とする方角が変わっもプログラムの変更を必要としない画期的なコンパスです。

コンパスセンサーの出力は、KOROBO/KIROBOのタッチスイッチ用の2つの入力ポートへ接続されますが、タッチスイッチが使用できなくならないようにポートの切換機能を備えています。

KOROBO/KIROBO専用の設計で、KOROBO/KIROBOの基板の上に重ねて取り付けるだけで接続が完了します。
地磁気センサーには、一般的なMR素子と比べて非常に高感度なMI素子を採用しましたので、精度が高いうえに低消費電力です。(LED消灯時5mA、LED全点灯時12mA(Vdd=5V))

電源KOROBO/KIROBO本体から供給
消費電流LED1ヶ点灯時:9mA、全LED(3ヶ)点灯時:13mA
サイズW50×H57×D56mm
重量27g
工作に必要な工具ドライバー(プラス)
