2連式ボリューム A特性 10kΩ【R1610G-QB1-A103】

2連式ボリューム A特性 10kΩ【R1610G-QB1-A103】

メーカー名:
型番:
R1610G-QB1-A103
箱番号:
品質ランク:
A1
数量
抵抗値

1個以上
¥134.00(税抜)
100個以上
¥121.00(税抜)
200個以上
¥108.00(税抜)
500個以上
¥94.00(税抜)
自社在庫数
620

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

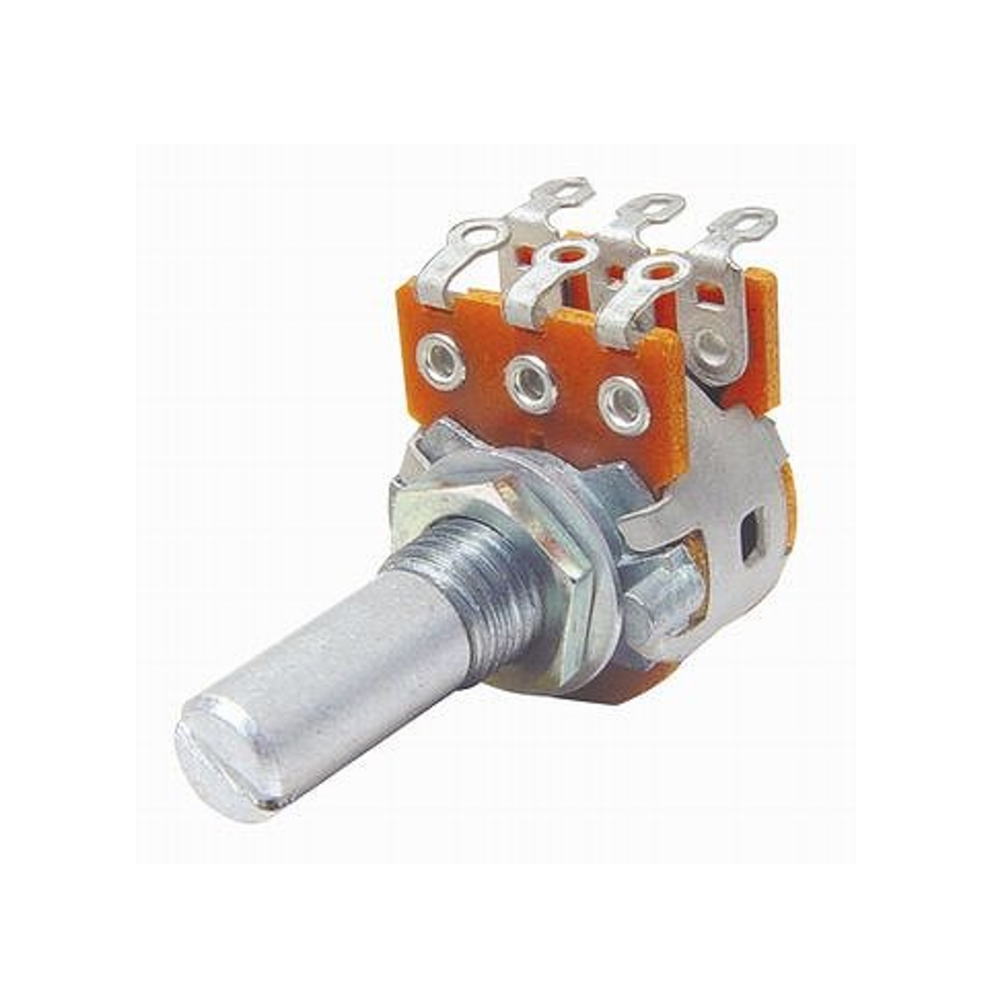

2連式ボリューム A特性 10kΩ【R1610G-QB1-A103】の概要

こちらのシリーズは軸径φ6mm、2連可変抵抗器です。イメージ写真は同じでも軸の長さに違いがあることがあるので仕様(数値)を確認してください。可変抵抗器は軸の回転角と抵抗の変化の関係に種類があり、通常はAカーブと、Bカーブ、まれにCカーブのものが使われます。 ○Aカーブは指数変化でオーディオのボリュームコントロール(音量調整)用に最適です。 ○Bカーブは直線変化で一般機器の電圧調整等に使います。 ○CカーブはAカーブの回転方向を逆にしたものでアンプの利得調整などに使います。 2連式のボリュームで音量調整用として代表的な仕様(10kΩ、Aカーブ)です。パネル取り付け形です。 ボリューム一般に端子に加わる応力や熱が故障のもとになるので特に注意します。 端子に直接ワイアーをハンダ付けしますがワイアーが太過ぎるなどで端子に大きな力が加わると端子を固定しているハトメが緩みやすいので注意します。 また、このタイプは抵抗体が密閉されておらず端子部分から埃が浸入してトラブルの原因となることがあるので適宜保護してください。
・抵抗変化特性: A
・抵抗値: 10kΩ
・抵抗値許容差: ±20%
・定格電力: 0.06W
・外形: φ16mm
・シャフト(ΦD×L): φ6×15mm
・軸: 溝形
・機械的回転角度:
・使用温度範囲:
・取付: パネル取り付け
・回転寿命:
・用途: 汎用、音量調整用(ステレオ)
・付属品: ネジ、ワッシャ
・備考: シャフト長20mm品はR1610-RB1-A103を参照。
