ターミナル 黒 8.5φ穴 パネル用 絶縁型【TM505クロ】

ターミナル 黒 8.5φ穴 パネル用 絶縁型【TM505クロ】

メーカー名:

MSK

型番:
TM505クロ
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥110.00
(税込¥121.00)
100個以上
¥99.00
(税込¥108.00)
200個以上
¥88.00
(税込¥96.00)
自社在庫数
276

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

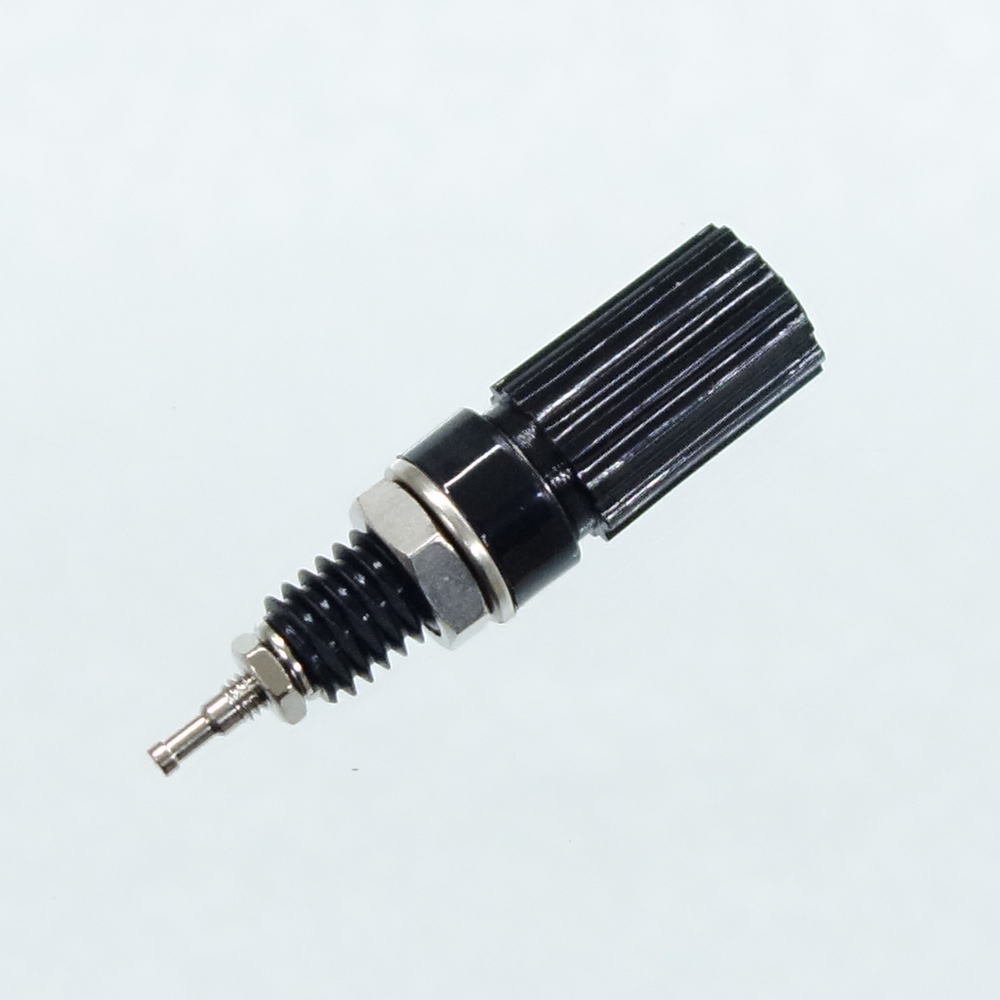

ターミナル 黒 8.5φ穴 パネル用 絶縁型【TM505クロ】の概要

φ12mmのジョンソンターミナルです。バナナプラグは差し込み可能ですがツマミ取り外しは不可です。軸にははだか線やテスター棒の差し込みが可能なφ2.1mmの横穴が開いています。白、黄、緑、青、黒、赤の計6色のバリエーションがあります。

r
・コネクタの形態 :ジャック
・色 :黒
・形式 :ストレート
・取り付け径::8.5φ
・備考 :パネル取付用

絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャック、ターミナルなどは「絶縁タイプ」および「非絶縁タイプ」があります。
このジャック/ターミナルを金属製パネルに取り付けた場合、GND端子側がパネルと導通するかしないかを言います。

▽絶縁タイプのものはジャック/ターミナルのGND端子が金属パネルと電気的に導通しません。
▽非絶縁タイプは金属パネルとGND端子が電気的に接続された状態になります。

絶縁タイプのコネクタは「GND(グランド)ループ」などを作りたくない場合に用います。
また、スピーカー出力も-側がGNDで無い場合がありますし、大電流が流れるので、パネルに落とさない絶縁タイプを使用するのがお勧めです。
RCAの入力端子もシャーシ(パネル)GNDと共通にしないのが一般的です。

※GNDループとは

配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。
ノイズが混入したりハムノイズが出るなどの症状が発生する場合は、GNDループをカットするために絶縁型を使用してください。


マルツエレック オーディオ専門サイト【marutsu-audio.com】のご紹介

LinkmanのLVモジュールシリーズから、アナログオーディオ関連の機材、オーディオ用の電子部品に至るまで、マルツの選りすぐりの商品を、音作りを楽しむ皆様へお届けいたします。

http://www.marutsu-audio.com/

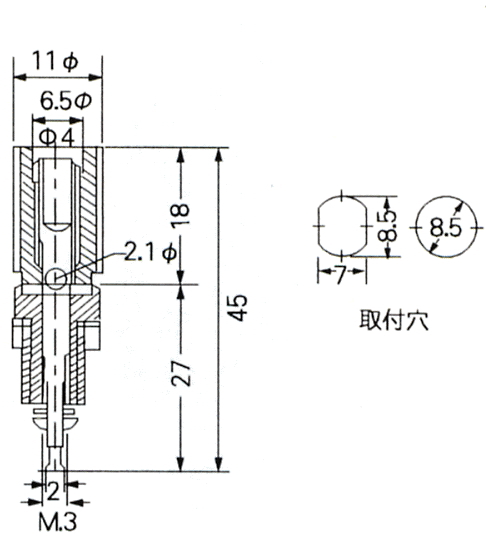

6492 0000000000009900 _0306-00 TM505クロ 回路図

営業所在庫状況※8/4 4:00時点の在庫情報です。
マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

好評発売中
営業所 在庫
仙台営業所 在庫あり
秋葉原本店 在庫あり
西東京営業所 在庫あり
静岡営業所 在庫あり
浜松営業所 在庫あり
名古屋営業所 在庫あり
金沢営業所 在庫あり
福井営業所 在庫あり
大阪営業所 在庫あり
博多営業所 在庫あり

オーディオプラグ、ターミナルにはこちらの製品もございます。

ジャック・プラグ ピン(RCA)ジャック・プラグ スピーカーターミナル バナナジャック・プラグ
