H8SXマイコンボード SB基板(System Board)【SB-H8SX-BASE】

H8SXマイコンボード SB基板(System Board)【SB-H8SX-BASE】

メーカー名:
型番:
SB-H8SX-BASE
品質ランク:
M1
数量

1個以上
¥7,619.00
(税込¥8,380.00)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

H8SXマイコンボード SB基板(System Board)【SB-H8SX-BASE】の概要

トランジスタ技術誌2010年4月号増刊「今すぐ使える!H8マイコン基板」に付属するH8マイコンを搭載したシングルボードコンピュータです。別売のシステム拡張基板(MB基板)、TFTタッチパネル付き液晶搭載基板、オプションアクリルなどが用意されており、タッチ式カラー・オシロスコープなどに機能アップさせることができます。

※LCDモジュールは組み立てる必要があります。コネクタは接続済みなので、ドライバ、ナットドライバ(対辺4mm用)があれば組み立てができます。
※コイン電池(CR2032)は、新品の場合は初期電圧が3.3V程度あり回路が誤動作することがあります。装着する前に5秒程度短絡させて、3Vに調整してから装着してください。
※LCDモジュールは,初期状態では表示画面が映りません。コントラスト調整用ボリュームVR1をドライバなどで調整してください。
※電源コネクタは、5.5-2.1サイズで5V芯線プラスのスイッチングタイプを接続してください。MB基板と合体させるとMB基板に接続したUSBバスパワーより、SB基板を駆動することが可能です。

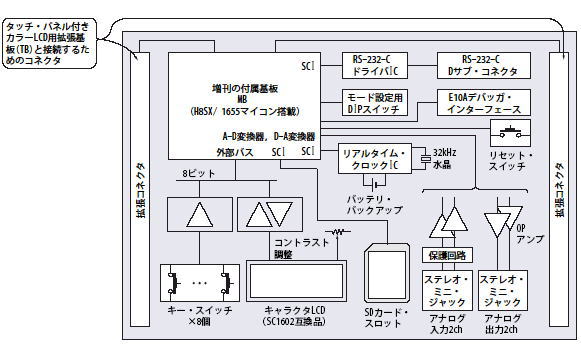

●主な仕様
・CPU:H8SX/1655(48MHz、120ピンLQFP)
・ROM:512KBフラッシュメモリ
・RAM:40KB
・キャラクタLCD(QVGA、320×240ピクセル)
・RTCタイマ機能
・SDカードソケット
・USB Mini-Bコネクタ
・アナログ信号入出力
・RS232C
・E10Aデバッガ接続可能
・MB基板搭載用コネクタ
・サイズ:54×44㎜

●セット内容

・SB基板×1枚
・キャラクタLCDモジュール(TC1602E-25コネクタ加工済み)×1個
・LCDモジュール固定部材×1組
・コイン電池(CR2032)×1個

↓その他H8マイコン基板に関する商品はこちらをクリック↓
トランジスタ技術2010年4月号増刊 今すぐ使えるH8マイコン基板
70431 0000000000185738 _3S488 SB-H8SX-BASE 回路図
