モータドライバIC(TC78H620FNG)評価基板【MTO-EV011FNG(TC78H620FNG)】

モータドライバIC(TC78H620FNG)評価基板【MTO-EV011FNG(TC78H620FNG)】

メーカー名:
型番:
MTO-EV011FNG(TC78H620FNG)
品質ランク:
M1
数量

1個以上
¥6,500.00(税抜)
自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

モータドライバIC(TC78H620FNG)評価基板【MTO-EV011FNG(TC78H620FNG)】の概要

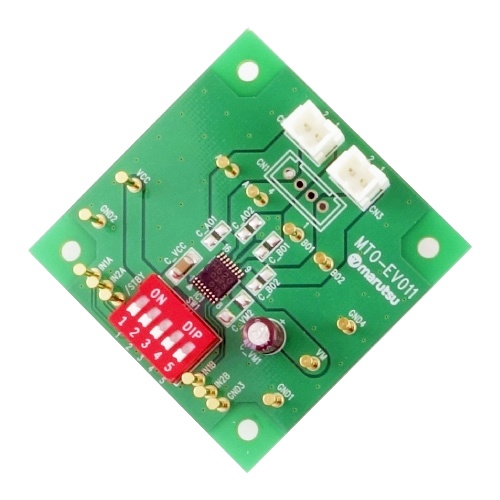

東芝製のモータドライバIC(TC78H620FNG)の評価基板


MTO-EV011FNG(TC78H620FNG)は、ダイレクトPWM制御システムに対応した2チャンネルのブラシ付きDCモータドライバICの評価ボードです。ブラシ付きDCモータを2台またはバイポーラステッピングモータを1台駆動できます。TC78H620FNGは、出力トランジスタにDMOS構造を採用したデュアルHブリッジドライバICです。
この評価ボードは、2つのブラシ付きモータをダイレクトPWM駆動によって制御することができ、ステッピングモータ用のコネクタを取り付けることでステッピングモータ制御も可能です。

●主な仕様
・搭載デバイス:TC78H620FNG
・電源電圧:2.7V~5.5V
・モータへの供給電圧:2.5V~15V
・出力電流:1.0A(max)
・入力プルダウン抵抗:200kΩ(typ)
・過電流検出回路(ISD)
・過熱検出回路(TSD)
・低電圧検出回路(UVLO)
・貫通電流防止機能内蔵
