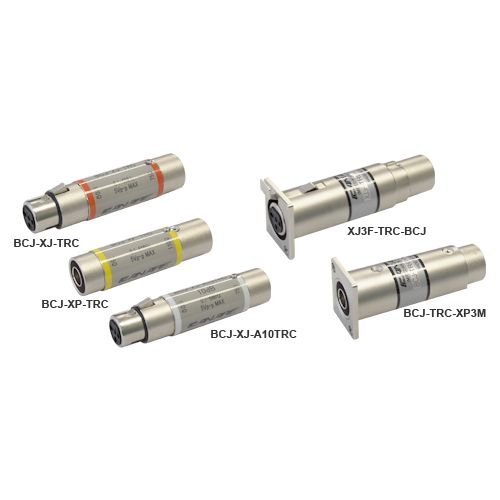

インピーダンス変換器【BCJ-TRC-XP3M】

インピーダンス変換器【BCJ-TRC-XP3M】

メーカー名:
型番:
BCJ-TRC-XP3M
品質ランク:
M1

インピーダンス変換器【BCJ-TRC-XP3M】の概要

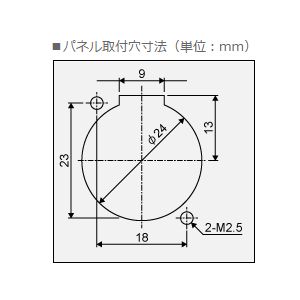

●パネル取付フランジタイプ ●AES/EBU、IECに規定するデジタルオーディオ機器の入出力用インピーダンス変換器です。 ●配線材に75Ω同軸ケーブルが使用でき、75Ωビデオパッチ盤など入手しやすいビデオ信号機材が利用できます。 ●10dB減衰器内蔵タイプはアナログ映像信号分配器が使用でき、経済的にデジタル信号の分配ができます。 ●フランジサイズはITTキャノン製XLR-F77タイプです。
仕様(前面)BNC(メス)
仕様(背面)XLR3ピン(オス)
仕様(10dB減衰器)-
<注意>
・本製品は規格の異なるデジタルオーディオ製品同士の接続用途(例えば、AES/EBUデジタルオーディオ機器から民生用DAT、CD等のSPDIFオーディオ機器への接続)には使用できません。アナログビデオ信号のVDAやルータを使用される場合には、アッテネータ付のものをご使用ください。
・本製品のXLRコネクタ側は、EIAJ RC-5236 規格のコネクタとかん合するように設計されています。この規格から外れているコネクタとはかん合できない場合があります。

マルツエレック オーディオ専門サイト【marutsu-audio.com】のご紹介

LinkmanのLVモジュールシリーズから、アナログオーディオ関連の機材、オーディオ用の電子部品に至るまで、マルツの選りすぐりの商品を、音作りを楽しむ皆様へお届けいたします。

http://www.marutsu-audio.com/


745408 0000000200813349 !132! BCJ-TRC-XP3M 回路図
