コネクター変換基板 USB mini-Bタイプ【CK-36】

コネクター変換基板 USB mini-Bタイプ【CK-36】

メーカー名:
型番:
CK-36
環境区分:
RoHS対応
品質ランク:
M1
数量
選択1

1袋以上
¥740.00(税抜)
自社在庫数
28

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

コネクター変換基板 USB mini-Bタイプ【CK-36】の概要

【仕様】
・変換前:USB mini-Bタイプコネクタ信号線
・変換後:2.54mmピッチ

●USB mini-Bタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
●USB mini-Bタイプコネクタが実装済みです。
●メイン基板との接続に便利な、ピンヘッダーを付属しました。
●コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
●コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。

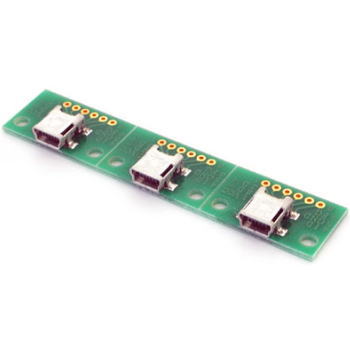

●1袋3枚入りで、基板はVカット部分から簡単に手で折れます。

【仕様】
寸法:26.00×16.00mm×3枚
材質・板厚:両面ガラスコンポジット(CEM-3) 1.6t Vカット済み3枚続き
仕上処理:スルーホール、ソルダーレジスト、金フラッシュメッキ
穴径:部品穴:0.9φ、取り付け穴:3.2φ
付属品:0.64mm□ピンヘッダー 6ピン×3本
