ブラシ付きモータドライバIC(TB67H410FTG)評価基板【MTO-EV005FTG(TB67H410FTG)】

ブラシ付きモータドライバIC(TB67H410FTG)評価基板【MTO-EV005FTG(TB67H410FTG)】

数量
1個以上
¥4,700(税抜)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

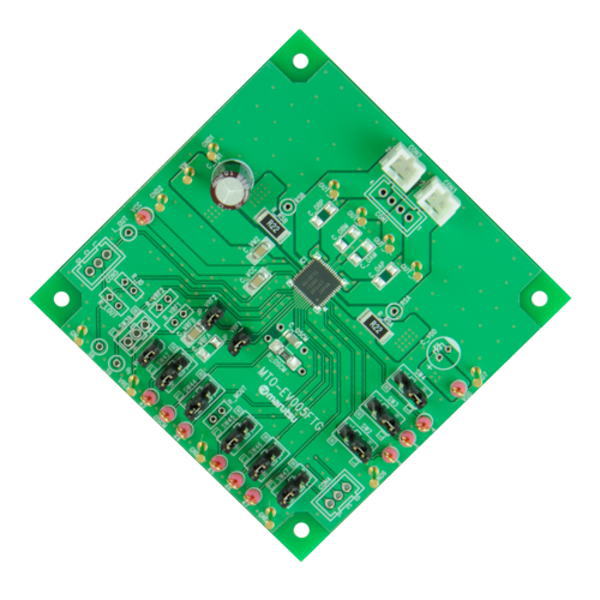

東芝製のブラシ付きモータドライバIC(TB67H410FTG)の評価基板

TB67H410は、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシDCモータドライバで、2つのブラシDCモータを独立制御可能です。
BiCDプロセスを採用し、出力耐圧50V 、最大定格電流2.5A/chを実現しています。
Largeモードを使用した場合は、最大定格電流5.0Aの1chのブラシDCモータドライバとしても使用できます。
本評価ボードではIC評価をするための部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動にて、ブラシDCモータを制御することが可能です。
TB67H410を使ったブラシDCモータの制御性を是非、体感してみて下さい。

●主な仕様
・搭載デバイス:TB67H410FTG
・モータ電源電圧:50V(max)
・モータ出力電圧:50V(max)
・モータ出力電流:2.5A(2ch)/5.0A(1ch)
・許容損失:1.3W
・正転/逆転/ブレーキ/STOP(OFF)の4モードに対応。
・低オン抵抗(上下和=0.8Ω(typ.))の出力MOSFETを内蔵。
・各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。
・内部回路動作用のVCCレギュレータを内蔵。
・モータのチョッピング周波数を外付け部品で調整可能。
・動作温度範囲:−20℃〜+85℃

その他の東芝社パッケージや製品情報はこちらからご覧いただけます→
