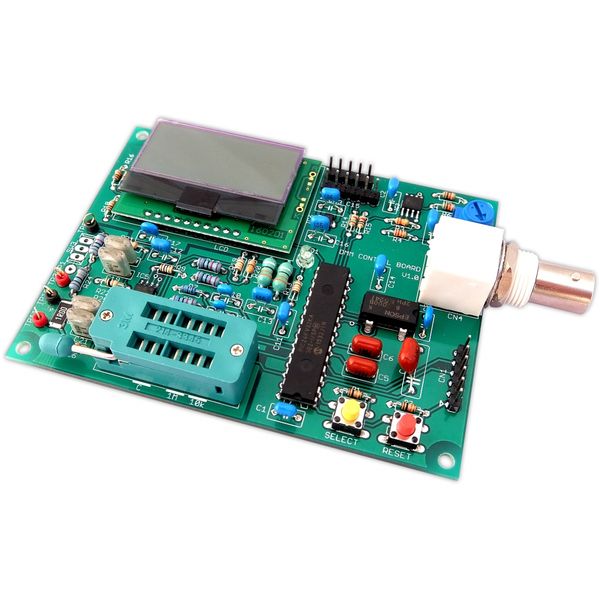

トランジスタ技術2017年6月号連動企画 ラズベリー・パイ対応! トラ技デジマル USBマルチメータ(組立済)【ADCQ1706AP】 ※在庫限り品

トランジスタ技術2017年6月号連動企画 ラズベリー・パイ対応! トラ技デジマル USBマルチメータ(組立済)【ADCQ1706AP】 ※在庫限り品

WEBキャンペーンアイコン
数量
1台以上
¥7,980(税抜)
¥6,480(税抜)
自社在庫数
5
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

在庫一掃セール品の為、売り切れの際はご容赦ください。 ※表示価格は自社在庫分限りとなります。 電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメーター


※こちらは、組立済みの商品です。ご自身で組み立てる工作キットご希望の場合は、こちらへ。

製品概要

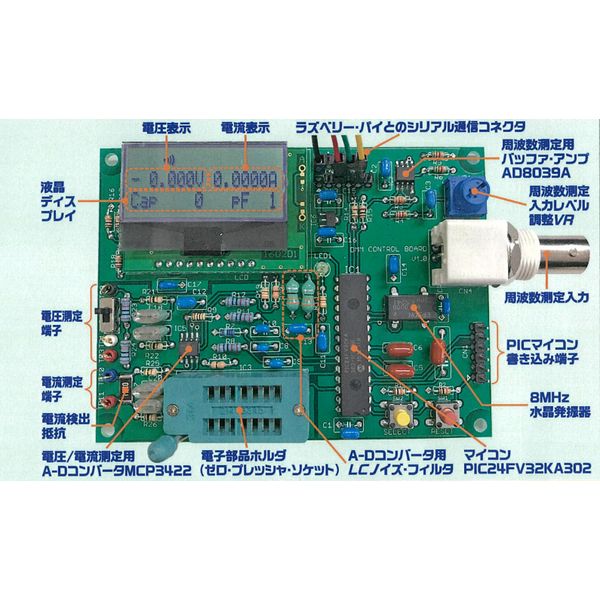

トランジスタ技術2017年6月号(CQ出版社)での掲載記事“ラズベリー・パイ対応!USBマルチテスタ”との連動企画により高性能マルチテスタを製作。
ネットワーク機能などラズベリー・パイ(以下ラズパイ)が得意なことはラズパイに任せ、リアルタイム性能に優れたPICマイコンと組み合わせることでRaspberry Piを高機能部品として活用します。ラズパイのネットワーク機能を活かしパソコン・スマートフォンなどブラウザから観測可能な一方、PICマイコンのリアルタイム性能を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチテスタの登場です。

製品の特長
・電圧/電流/抵抗値/容量/周波数が測定できる!従来のアナログテスタと比べ高精度・高確度な計測が可能!
リアルタイム性能に優れるPICマイコンの特徴を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメーターです!
・開発に便利なロギング機能搭載、ネットワーク経由でパソコン・スマートフォンなどのブラウザ上で観測可能!
収集したデータをラズパイがロギング。長時間のロギングの他、ラズパイのネットワーク性能を活かしグラフやブラウザでの確認の他、CSV形式で出力することも可能です。
・受動部品が簡単着脱、ゼロプレッシャーソケット(ZIF)を搭載
コンデンサ容量や抵抗の値など受動部品の測定に便利なゼロプレッシャーソケットを搭載しています。
・USBで接続!シリアル変換コネクタを同梱
標準でシリアル変換コネクタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

【ご注意】
・本パッケージに「使用方法の解説」はありません。2017年5月10日発売のトランジスタ技術2017年6月号をお買い求め下さい。
・Raspberry Pi本体及びケース、ケーブル類は付属致しません。

【製品仕様】

対応OSRaspbian
対応機種Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
表示キャラクタ液晶モジュール(16x2行)
入力端子周波数測定用BNCコネクタ:1
容量・抵抗値測定用(ZIFソケット14ピン):1
電流測定端子(チェックピン):2
電圧測定端子(チェックピン):2
電源Raspberry Piより給電:5V
本体重量約65g
サイズW100×D75×H18mm(突起物除く)
組立済み付属品シリアル変換アダプタ:1個
シリアル変換接続ケーブル:1組
部品表:1部
保証書:1部
(Raspberry Pi本体は付属しません)
組立済み保証期間お買い上げから6ヶ月
使用温度0 ~ 40℃(結露なきこと)
生産国Made in Japan

【計測項目と測定性能仕様】

電圧最大電圧DC20V
分解能mV
精度±1.0%(精度は分圧抵抗に依存)
表示形式20.000 V
電流最大電流DC2.0A
分解能100μA
精度±1.0% (精度はシャント抵抗に依存)
表示形式2.0000 A
抵抗高抵抗最大1MΩ
分解能
表示形式1000kΩ
低抵抗最大10kΩ
分解能Ω
精度±1% (精度は基準抵抗に依存)
表示形式10000Ω
容量最大容量1μF
分解能pF
表示形式1000000 pF
精度±2%(精度は基準コンデンサに依存)
周波数最大周波数20MHz
分解能Hz
精度±50ppm (精度はクリスタル発振器に依存)
表示形式20000000Hz

【本製品取扱についてのご注意】
・詳しい使用方法はCQ出版社発行のトランジスタ技術2017年6月号をご参照ください。
・本製品は、ホビー向け商品です。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用のPC、AndroidおよびOS環境によってはすべての機能をご利用いただけない場合があります。
・本製品の製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・アプリケーションソフトウェア導入のため別途インターネット環境が必要です。
・一部のアプリケーションによっては本製品の機能をご利用できない場合があります。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。
・Raspberry Pi本体及びケース、ケーブル類は付属致しません。
・Raspberry Piは英国Raspberry Pi財団の登録商標です。そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
