POLOLU-3575
倒立振子ロボットキット(モーター・ホイール 無し)
マルツコード：
M8378-60
品質ランク：
M1

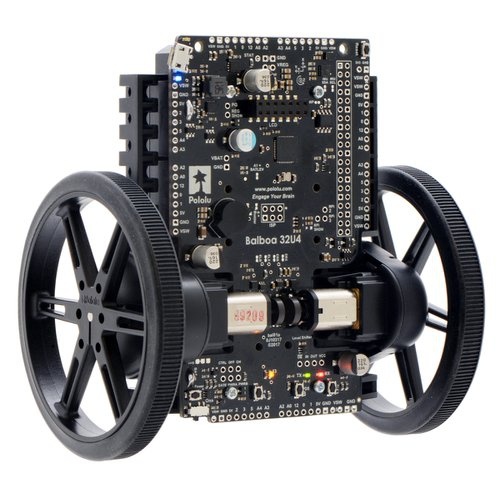

倒立振子ロボットキット(モーター・ホイール 無し)【POLOLU-3575】

の概要

本製品は組み立てキットです。完成品ではないため、はんだづけを含む組み立てが必要です。また、モーターやホイール、USB microBケーブルなどは含まれていないため、別途追加購入が必要です。

モーターおよびホイールの推奨品は下記の通りです。

・Pololu ペアホイール(80 ×10 mm、黒)
・50:1 シャフト付き超小型メタルギアドモーター HPCB
・75:1 シャフト付き超小型メタルギアドモーター HPCB

Arduino互換ボードとして開発可能な倒立振子ロボットのキットです。ATmega32U4を搭載し、自由にプログラミングができます。IMUやモータードライバなども搭載されています。

Arduino Leonardoなどに搭載されているATmega34U4を搭載しているため、Arduino IDEから開発が可能です。もちろんIO端子は基板外周部に引き出されています。また、2×20ピンソケットをはんだづけすることで、Raspberry Piシリーズの搭載もできます。Raspberry Piに高度な運動制御を任せて、32U4はモーターやセンサの基本的な制御を任せるといった組み合わせができます。

本体基板にはマイコンの他、二つのHブリッジや9軸IMU、2 A出力可能な5 Vのスイッチレギュレータが搭載されています。インジケータLED、ブザー、ボタンも搭載されているのでコントロールや状態表示に利用できます。電源として6本の単3電池を利用します。

●仕様

・ATmega32U4搭載
・LSM6DS33 6軸加速度・ジャイロセンサ搭載
・LIS3MDL 3軸磁気センサ搭載
・モーターの回転検知用の磁気エンコーダ搭載
・Raspberry Piシリーズ搭載可能
　－5 V自動供給、I2Cバスにレベルシフト回路搭載
・大きさ:118 × 112 × 80 mm(80 × 10 mmホイール利用時)
・重さ:165 g(80 × 10 mmホイール利用、モーター搭載、バッテリー非搭載時)

【セット内容】

・1 × メイン基板
・1 × 筐体とバッテリーカバー
・2 × モーター保持クリップ
・2 × モーターギアボックスカバー
・6 × 683ボールベアリング
・2 × 3 mm シャフト
・10 × ピニオンギア(17、19，21、23、25枚歯・各二枚ずつ)
・10 × アウトプットギア(41、43、45、47、49枚歯・各二枚ずつ)
・4 × 3/16インチ #2-56 ネジとナット
・1 × バッテリー端子セット
・1 × ブザー
・1 × ジャンパワイヤ(モーター接続用)
・2 × 磁気エンコーダディスク

※モーターやホイール、USB microBケーブルなどは含まれません。
