KXR-A5 アーム型ロボット【03134】 ※在庫限り品

KXR-A5 アーム型ロボット【03134】 ※在庫限り品

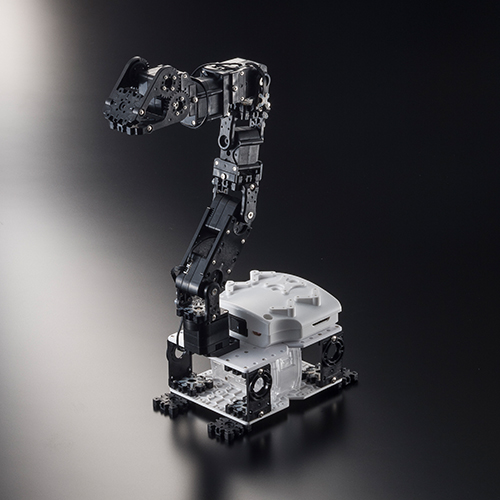

ベーシックな軸構成の5軸アーム型ロボット KXR-A5は、ハンドを含めて5個のサーボを搭載した5軸アーム型ロボットです。...
メーカー名：
型番：
03134
品質ランク：
M1

KXR-A5 アーム型ロボット【03134】の概要

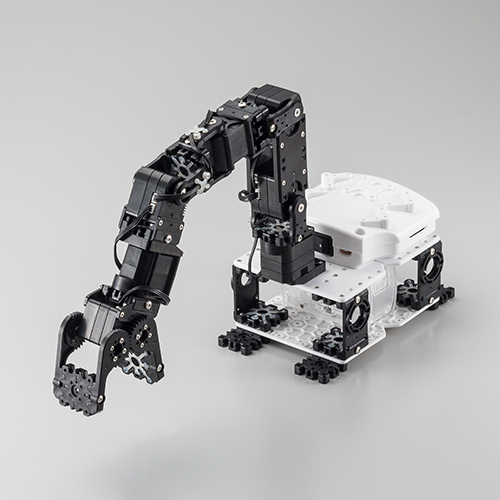

ベーシックな軸構成の5軸アーム型ロボット
KXR-A5は、ハンドを含めて5個のサーボを搭載した5軸アーム型ロボットです。KRS-3300シリーズのサーボをそのまま交換して軸を追加することができます。本キットは5軸ですが、交換するだけで最大7軸まで増設が可能です。さらに、パーツとサーボの組み換えや追加によって可動軸を自由に変更できます。

【KXRオプションパーツを追加可能】
KXRシリーズ最大の魅力である「組み換え自由」を実現するために多数のオプションパーツがあります。KXRのキットをベースに、パーツを組み合わせるだけで簡単に自分に合ったロボットに組み換えることが可能です。
例えば、アームの構造を変えたり、可動軸を増やしたり、バックパックにさらにサーボやセンサーを装着したりと、アイデア次第でロボットがどんどん進化していきます。

【ジョイントベースはナット交換式】
組み立ての基礎となるジョイントベースパーツは、複数回の組み換えに対応するためにナットが装着できるようになっています。ビスのねじ込みはナットへ行いますので、ねじ止めを繰り返すことでなめがちなねじ穴を、簡単に復活させることが可能です。

【特殊素材のパーツ群】
アームやジョイントパーツ類は、ガラス繊維入りの強化樹脂を採用し、耐久性が高くロボットの激しい動作に十分耐える強度を確保しています。

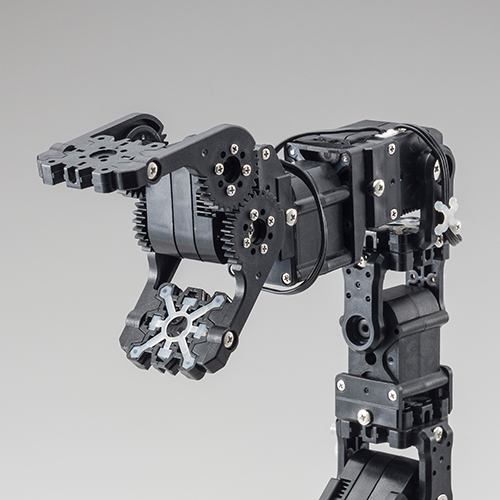

【グリッパーハンド付き】
アームの先端にグリッパーハンドを搭載していますので、ものを掴んで移動するなどの簡単な作業を行うことができます。

【さらに組みやすくなったパーツ構成】
パーツの組み合わせによる拡張性を確保しつつ、組み立てやすさがアップしました。詳細な組立説明書が付属しますので、手順通りに組み立てを行えば本格的なロボットを組み上げることができます。
特殊な工具は必要ありません。プラスドライバー（0、1番）とニッパーなどホームセンターで購入できる工具で組み立てが可能です。

【専用モーション作成ソフトが付属】
セットにはモーション作成ソフトHeartToHeart4が付属します。このソフトを使用することで、プログラム言語を使用することなく、マウス操作で簡単にモーションを作ることができます。さらに、「教示機能」を使用すれば、ロボットに取らせたポーズをソフトに読み込むことができるので、さらに簡単にモーション作成が可能です。
その他、ロボットのメンテナンスやバッテリーの電圧チェックも可能です。

【サンプルモーションが付属】
RCB-4miniを使用したサンプルモーションが付属します。

【キット内容とオプションの搭載】
■キット内容でできること
KXR-A5のセット内容は、ロボット本体のみのシンプルな構成です。キットの状態では、付属のUSBアダプターを使用して有線でPCと通信します。PCにインストールされた専用ソフトHeartToHeart4を使用することで、ロボットのメンテナンスから、モーションの作成と登録、再生まですべて行うことができます。
このキットにオプションのセンサーやユニットを追加することで、簡単な自律制御や無線操縦などを行うことができます。

■ACアダプター（6V 2A）が付属
アーム型の電源は、ACアダプターを使用してコンセントから直接給電しますので、バッテリー切れの心配はありません。

キット内容強化樹脂パーツ
コントロールボードRCB-4mini
サーボモータ(KRS-3301 ICS ×5)
ACアダプター(6V 2A)
Dual USB アダプターHS
CD-ROM(マニュアル一式、サンプルモーションなど)
ケーブル、ビス類
ソフトウェア動作環境対応OS/Windows Vista(SP1推奨)Windows7、8、8.1、10
CD-ROMドライブ(ソフトウェアインストール用)
USBポート(1.1/2.0)
※使用する.NETのシステム要件を満たすこと。
