AWP型プロテクター付アルミケース【AWP21-9-17BG】

AWP型プロテクター付アルミケース【AWP21-9-17BG】

メーカー名:
型番:
AWP21-9-17BG
環境区分:
RoHS対応
品質ランク:
M1
数量
外形寸法 (幅x高さx奥行き)
色 (ボディーフレーム/プロテクター)

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥7,450.00
(税込¥8,195.00)

AWP型プロテクター付アルミケース【AWP21-9-17BG】の概要

カタログ表記変更のお知らせ

従来の保護等級 : IP67 (条件 : 水深1メートル30分間水没)

変更後の保護等級 : IP68 (条件 : 水深1メートル24時間水没)

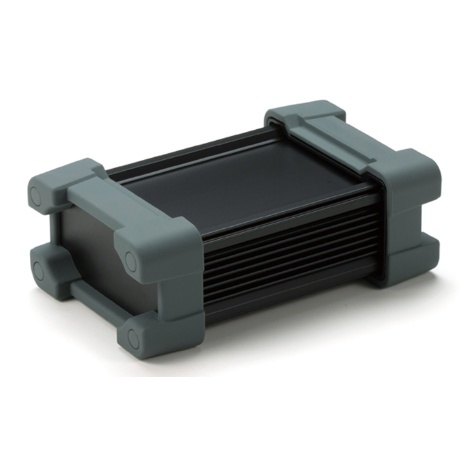

<特長>
  ・シリコンプロテクター付で、耐衝撃性に優れたアルミケースです。
  ・IP68の防水・防塵性能があり、シールド効果もある放熱型アルミケースです。
  ・ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れることが出来ます。
  ・全30サイズ、色仕様8タイプ、合計240機種よりご選択いただけます。
  ・測定機、コントロールボックス、通信機器などに適しています。

<構成内容>
照 番
名 称
個 数
材 質
色 / 表面処理
1
パネル2ADC12ブラック / 塗装(内面未処理)
2
ボディーフレーム1A6063S-T5ブラック / アルマイト
3
プロテクター2シリコングレー
4
シールドガスケット2導電性シリコンブラック
5
スペーサー8真鍮ニッケルメッキ
6
ブラインドキャップ8シリコングレー
7
取付ビス8ステンレス無処理

<機種内容>
型 番
W
H
D
※熱抵抗値(℃/W)
AWP21-9-17BG
206.3mm
81.3mm
170mm
2.3
※熱抵抗値算出の条件
・自然空冷 ・フィンが地面に垂直で温度上昇60℃の時 ・押出しがアルマイト品 ・全面素子
