TWELITE-トワイライトRED SMDワイヤーアンテナ端子タイプ(アンテナ別売)【MW-R-WX】

TWELITE-トワイライトRED SMDワイヤーアンテナ端子タイプ(アンテナ別売)【MW-R-WX】

メーカー名:
型番:
MW-R-WX
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥2,200.00
(税込¥2,420.00)
納期:
ただいま入荷待ちです

申し訳ございません

TWELITE-トワイライトRED SMDワイヤーアンテナ端子タイプ(アンテナ別売)【MW-R-WX】の概要

低消費電力の2.4GHz帯無線通信デバイス
TWELITE-トワイライトは、32ビットRISCマイコンを使用した2.4GHz帯の無線通信モジュールです。省電力設計により低消費電流で動作します。標準出力タイプ(1mW級)のBLUEと高出力タイプ(10mW級)のREDがあります。また、BLUEとREDそれぞれに、ワイヤアンテナ端子タイプと同軸コネクタタイプがあります。

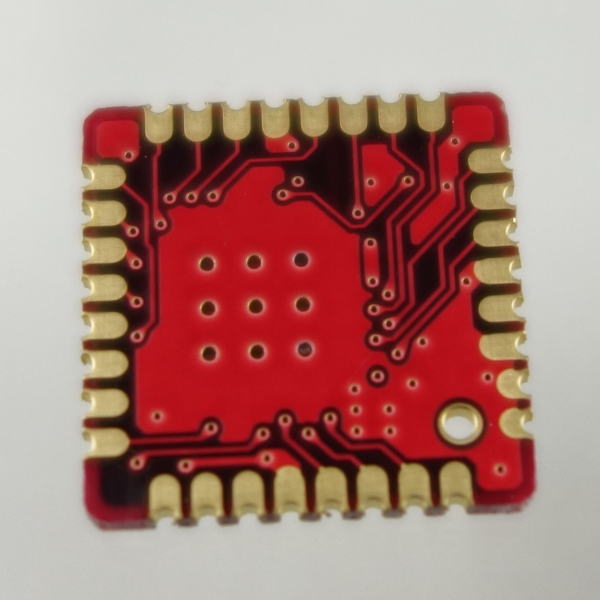

MW-R-WXは、高出力のREDでワイヤアンテナ端子タイプです。

●マイコン部
SoCJN5169
RAM32Kバイト
フラッシュメモリ512Kバイト
EEPROM4Kバイト
UART2ポート
I2C(2線式シリアル)1ポート
SPI3セレクト
A/Dコンバータ10ビット 6チャンネル
コンパレータ1ポート
PWM 4ポート
システムタイマ、PWM 1ポート
GPIO (汎用デジタル入出力ポート)最大20ポート
パルスカウンタ2ポート

●機能

128ビットAES暗号プロセッサ
時間測定差距離計測
ウォッチドッグタイマ
乱数発生器
ウェイクアップタイマ
電圧監視リセット回路

●無線仕様

無線規格IEEE802.15.4準拠
周波数帯2.4GHz
チャンネル数16チャンネル
変調方式O-QPSK, DSSS
通信速度250kbps(IEEE802.15.4)
送信出力+9.14dBm
受信感度-96dBm
送信電流23.3mA(+9.14dBm出力時)
14.0mA(+3.00dBm出力時)
受信電流14.7mA
待機電流1.5μA(RAM、タイマオン)
暗号化AES-128

VDD=3.0V @ +25°C
