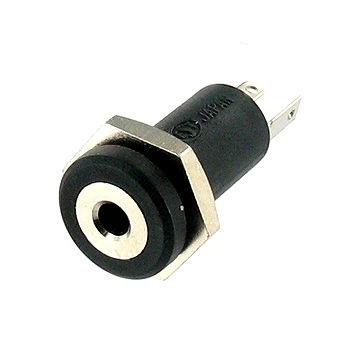

3.5mmステレオミニジャック【MJ073H】

3.5mmステレオミニジャック【MJ073H】

メーカー名:
型番:
MJ073H
箱番号:
品質ランク:
M1
数量

1個以上
¥75.00(税抜)
100個以上
¥68.00(税抜)
自社在庫数
521

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

3.5mmステレオミニジャック【MJ073H】の概要

パネル取り付け形のステレオミニジャック

ポータブルオーディオ等に使われることの多いサイズのステレオミニジャックです。

●特長

・丸型で省スペース、端子がすべて後端にまとまっているので配線の取り回しがすっきりします。
・背面が覆われているためホコリや異物の浸入を防ぎます。
・スリーブ(グラウンド)端子は絶縁型でパネルには接続されません。
・グラウンドループ対策などでスリーブ端子をパネルから絶縁したい場合も絶縁ブッシュなどを使用せず直にねじ止めして使用できます。

●仕様

プラグ/ジャック3.5mmジャック
ステレオ/モノラルステレオ
極数3極
形式ストレート
端子部処理
材質
備考パネル取り付けの絶縁タイプ。
オーディオなどでGNDループを作りたくない場合に用います。

【絶縁と非絶縁について】
パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

※GNDループとは
配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
