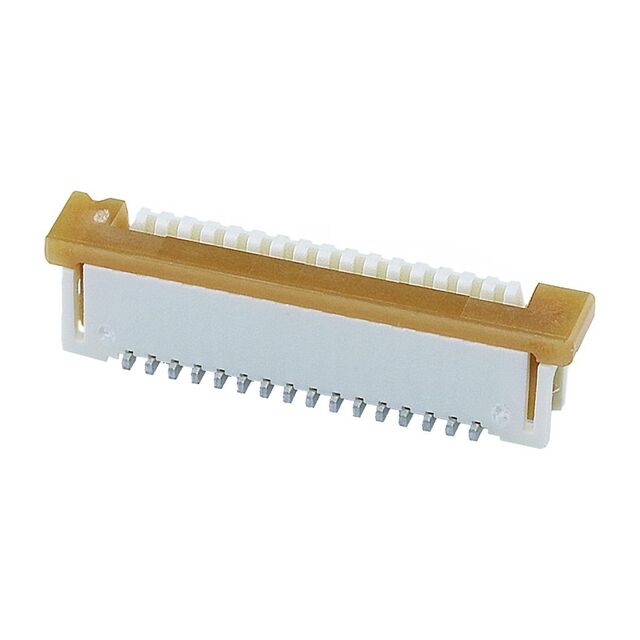

CONN FPC VERT 16POS 1MM SMD
マルツコード：
M1622-5766
DigiKey製品番号：
WM11010CT-ND
品質ランク：
S1(DigiKey)
提携先在庫数：
11,773個
（ 2025/08/24 18:29 現在）

納期：
5営業日程度
数量
1個以上
￥278.58
(税込￥306.43)
10個以上
￥301
(税込￥331.1)
25個以上
￥282.18
(税込￥310.39)
50個以上
￥268.66
(税込￥295.52)
100個以上
￥245.28
(税込￥269.8)
250個以上
￥223.78
(税込￥246.15)
500個以上
￥179.58
(税込￥197.53)

こちらからもご購入いただけます

テープ＆リール（TR）
1,000 個以上
¥127.1
(税込 ¥139.81)
確認する
Digi-Reel®
1 個以上
¥278.58
(税込 ¥306.43)
確認する

CONN FPC VERT 16POS 1MM SMD【0526101672】

の概要
【仕様】・パッケージング：カット テープ（CT）・シリーズ：Easy-On 52610・フラットフレックスタイプ：FPC・取り付けタイプ：面実装・コネクタ/コンタクトタイプ：コンタクト、垂直 - 片側・極数：16・ピッチ：0.039インチ（1.00mm）・終端：はんだ・FFC、FCB厚さ：0.30mm・ボード上高さ：0.226インチ（5.74mm）・ロック機能：スライドロック・ケーブルエンドタイプ：テーパー付き・コンタクト材料：燐青銅・コンタクト仕上げ：金・ハウジング材料：ポリアミド（PA46）、ナイロン4/6・アクチュエータ材料：ポリフェニレンサルファイド（PPS）・特長：ゼロ挿入力（ZIF）・定格電圧：125V・動作温度：-40°C～85°C・材料難燃性グレード：UL94 V-0
【概要】
CONN FPC VERT 16POS 1MM SMD
【仕様】

コネクタ、相互接続-FFC、FPC（フラットフレキシブル）コネクタ [0526101672CONN FPC VERT 16POS 1MM SMD] Molex製を販売します。

型商品概要
・パッケージ カット テープ（CT）
・シリーズ Easy-On 52610
・フラットフレックスタイプ FPC
・取り付けタイプ 面実装
・コネクタ/コンタクトタイプ コンタクト、垂直 - 片側
・ポジション数 16
・ピッチ 0.039インチ（1.00mm）
・終端 はんだ
・FFC、FCB厚さ 0.30mm
・ボード上高さ 0.226インチ（5.74mm）
・ロック機能 スライドロック
・ケーブルエンドタイプ テーパー付き
・コンタクト材料 燐青銅
・コンタクト仕上げ 金
・ハウジング材料 ポリアミド（PA46）、ナイロン4/6
・アクチュエータ材料 ポリフェニレンサルファイド（PPS）
・特長 ゼロ挿入力（ZIF）
・定格電圧 125V
・動作温度 -40°C～85°C
・材料難燃性グレード UL94 V-0

DigiKey製品 ドキュメントとメディア

Datasheets
526101672
Product Photos
526101672
Other Related Documents
Product Specification
Environmental Information
526101672 RoHS Cert of Compliance
Featured Product
Core Micro Products
1.0 mm FPC Easy-On Connectors
CAD Models
0526101672 STP
PCN Assembly/Origin
Mult Devs Location 15/Aug/2022
EDA Models
0526101672 Molex by SnapEDA
3D Drawings
0526101672 3D Drawing
360 Product Photos
526101672
Product Drawings
0526101672

DigiKey製品 環境および輸出に関する分類

RoHSステータス ROHS3対応
湿度感度レベル（MSL） 1（無制限）
REACHステータス REACHの影響なし
ECCN EAR99
HTSUS 8536.69.4051
