すべてのジャンル 　[ メーカー:サンケン電気 ]の検索結果

【仕様】・パッケージ：TO-220F・Vceo：-60V・Vcbo：-60V・Ic：-4A・Pc(Ta=25℃)：25W・Pc(Tc=25℃)：・hFE：・fT(typ)：・コンプリメンタリ：2SC3851・NF(typ)：・ton：0.25μs・t-stg：0.75μs・tf：0.25μs・用途：一般増幅用やオーディオ用

・パッケージ：MT-200(2点止め)・Vceo：-200V・Ic：-15A・Pc(Ta=25℃)：150W・Pc(Tc=25℃)：・hFE：O：(50〜100) / P：(70〜140) / Y：(90〜180)・fT(typ)：20MHz・コンプリメンタリ：2SC3857・用途：オーディオアンプ出力段、一般用

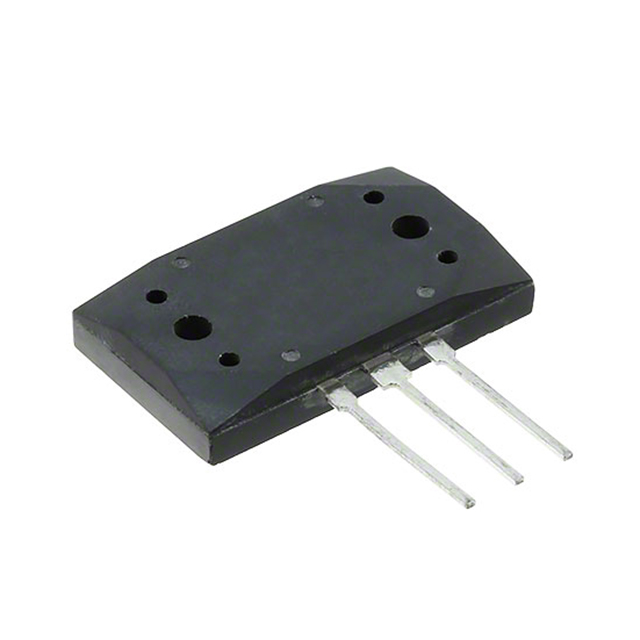

VCEO-200VIC-17APC200WhFEmin50hFEmax180hFE条件VCE-4VhFE条件IC-8AVCE（sat）max-2.5Vコンプリメンタリ2SC3858

VCEO-120VIC-8APC75WhFEmin50hFEmax180hFE条件VCE-4VhFE条件IC-3AVCE（sat）max-0.5Vコンプリメンタリ2SC5100

【仕様】・パッケージ：TO-220F・VCEO：-120V・Ic：-10A・Pc(Ta=25℃)：30W・Pc(Tc=25℃)：・HFE：・FT(typ)：・コンプリ：2SD2081・ton：・t-stg：・tf：・用途：・備考：●ダーリントン接続なので、直流電流増幅率が高い●ソレノイド、リレー、モータ駆動用のドライバーとして最適です。●一般増幅用として最適です。

VCEO-150VIC-15APC130WhFEmin5000hFEmax30000hFE条件VCE-4VhFE条件IC-10AVCE（sat）max-2.5Vコンプリメンタリ2SD2560

●シリコンNPNエピタキシャルプレーナ型トランジスタ　・パッケージ：MT-200(2点止め)・Vceo：160V・Ic：15A・Pc(Ta=25℃)：150W・Pc(Tc=25℃)(W)：・hFE：O：(50〜100) / P：(70〜140) / Y：(90〜180)・fT(typ)：60MHz・コンプリメンタリ：2SA1215・用途：オーディオアンプ出力段、一般用

・パッケージ：MT-200(2点止め)・Vceo：180V・Ic：17A・Pc(Ta=25℃)：200W・Pc(Tc=25℃)(W)：・hFE：O：50〜150/P：70〜140/Y：90〜180・fT(typ)：・コンプリメンタリ：2SA1216・用途：オーディオアンプ出力段、一般用・備考：●2SC2921の姉妹品で、2SC2921より耐圧とコレクタ損失が大きい●耐

・パッケージ：MT-200(2点止め)・Vceo：230V・Ic：17A・Pc(Ta=25℃)：200W・Pc(Tc=25℃)(W)：・hFE：O：(50〜100) / Y：(70〜140)・fT(typ)：・コンプリメンタリ：2SA1295・用途：オーディオアンプ出力段、一般用・備考：●定格電圧が高いので、高耐圧のオーディオ用として適しています。

【仕様】・パッケージ：TO-220F・Vceo：60 V・Ic：4.0A・Pc(Ta=25℃)：25W・Pc(Tc=25℃)(W)：・hFE：・fT(typ)：・コンプリメンタリ：2SA1488・NF(typ)：・ton：・t-stg：1μs・tf：・Cob：60pF・用途：・備考：●スイッチング速度が速いので高速度スイッチング用として使用できます。●耐圧が高く、コレ

【仕様】・パッケージ：TO-220F・Vceo：60 V・Ic：3.0A・Pc(Ta=25℃)：25W・Pc(Tc=25℃)(W)：・hFE：・fT(typ)：・コンプリメンタリ：・NF(typ)：・ton：・t-stg：・tf：・Cob：50ｐF　（Vcb=10V　f=1MHz)・用途：・備考：●コレクタ電流が大きいのでモーター駆動用に適しています。●スイッチング速

VCEO200VIC17APC200WhFEmin50hFEmax180hFE条件VCE4VhFE条件IC8AVCE（sat）max2.5Vコンプリメンタリ2SA1494

VCEO80VIC6APC30WhFEmin50hFEmax180hFE条件VCE4VhFE条件IC2AVCE（sat）max0.5Vコンプリメンタリ2SA1725

【仕様】・パッケージ：TO-220F・VCEO：60±10VV・Ic：4.0A・Pc(Ta=25℃)：25W・Pc(Tc=25℃)：・HFE：・FT(typ)：・コンプリ：・ton：・t-stg：4μs（標準）　（Ic=3A　Ib1=-Ib2=10mA)・tf：・用途：・備考：●2SD972の代替品として使用できます。●サージ保護用のダイオードが内蔵しているので、サー

VCEO80VIC4APC25WhFEmin2000hFEmaxhFE条件VCE2VhFE条件IC3AVCE（sat）max1.5Vコンプリメンタリ2SB1257

【仕様】・パッケージ：TO-3PF・VCEO：120V・Ic：16A　(Ta=25℃)・Pc(Ta=25℃)：75W・Pc(Tc=25℃)：75W・HFE：・FT(typ)：・コンプリ：2SB1382・ton：・t-stg：・tf：・用途：・備考：●ダーリントン接続内蔵なので、リレーやモーター駆動などに最適です。●2SD617の代替品として使用できます。●スイッチング

【仕様】・パッケージ：TO-3P・VCEO：120V・Ic：25A　(Ta=25℃)・Pc(Ta=25℃)：120W・Pc(Tc=25℃)：120W・HFE：・FT(typ)：・コンプリ：2SB1383・ton：・t-stg：・tf：・Cob：340pF(標準)　(Vcb=10V　f＝1MHz)・用途：・備考：●ダーリントン接続内蔵なので、リレーやモーター駆動などに最

VCEO150VIC10APC100WhFEmin5000hFEmax30000hFE条件VCE4VhFE条件IC7AVCE（sat）max2.5Vコンプリメンタリ2SB1560

極性NchVDS900VVGS±30VID±3APD30WVTHMin.2VVTHMax.4VRDS(ON)Typ.(VGS=4.5V)RDS(ON)Typ.(VGS=10V)4ΩCiss600pFCossCrss40pFQg(VGS=4.5V)Qg(VGS=10V)trr

極性NchVDS40VVGS±20VID±70APD80WVTHMin.2VVTHMax.4VRDS(ON)Typ.(VGS=4.5V)RDS(ON)Typ.(VGS=10V)0.005ΩCiss5100pFCossCrss860pFQg(VGS=4.5V)Qg(VGS=10V)trr

AEC-Q100 automotive qualified Symmetrical latch switchpointsResistant to physical stressSuperior temperature stabilityOutput short-circuit protectionOperation from unregulated supply do

【仕様】・パッケージ：Axial(φ2.4/φ0.6)・最大定格VRRM：600V・最大定格IFSM(50Hz)：10A・最大定格IO：0.5A・VFM(max)：2.0V・VFM条件IFM：0.5A・熱抵抗Rth(j-a)(max)：20℃/W・逆回復時間(MAX)：100nS・Trr条件IFM：0.1A・備考：○逆回復時間が速いので、高速スイッチング用として使用で

●仕様VRM400VIF0.7AIFSM15AVF?max.(25℃)1.8Vtrr1(IF:IRP=1:1)100nstrr2(IF:IRP=1:2)IR100μAH・IR0.5mA熱抵抗22℃/W電装製品区分NO

VRM90VIF0.7AIFSM10AVF0.81VIR1.0mAH・IR30mA熱抵抗22℃/W電装製品区分NO

【仕様】・パッケージ：Axial・最大定格/VRRM：400V・最大定格/IFSM(50Hz)：1.0A・最大定格/IO：・VFM(max)：0.98V・VFM条件IFM：・熱抵抗Rth(j-a)(max)：・熱抵抗Rth(j-l)(max)：・端子間容量C(max)：・逆回復時間(MAX)：・Trr条件IFM：【お勧めポイント】・姉妹品：AM-01Z AM-01A

【仕様】・パッケージ：Axial・最大定格/VRRM：200V・最大定格/IFSM(50Hz)：1.0A・最大定格/IO：・VFM(max)：0.98V・VFM条件IFM：・熱抵抗Rth(j-a)(max)：・熱抵抗Rth(j-l)(max)：・端子間容量C(max)：・逆回復時間(MAX)：・Trr条件IFM：【お勧めポイント】・姉妹品：AM-01 AM-01A と

VRM600VIF1.0AIFSM35AVF0.98VIR10μAH・IR50μA熱抵抗22℃/W電装製品区分NO

●仕様VRM1000VIF0.2AIFSM5.0AVF4.0Vtrr0.2μsIR100μAH・IR500μA熱抵抗22℃/W電装製品区分NO

VRM400VIF0.5AIFSM15AVF1.7Vtrr0.4μsIR10μAH・IR150μA熱抵抗22℃/W電装製品区分NO

VRM400VIF0.8AIFSM25AVF1.3Vtrr0.4μsIR10μAH・IR250μA熱抵抗22℃/W電装製品区分NO

VRM600VIF0.8AIFSM25AVF1.3Vtrr0.4μsIR10μAH・IR250μA熱抵抗22℃/W電装製品区分NO

在庫一掃セール品の為、売り切れの際はご容赦ください。※表示価格は自社在庫分限りとなります。最小入力電圧7V最大入力電圧14V最小出力電圧0.75V最大出力電圧1.65V出力電圧出力電流10A動作周波数300kHz同期/ 非同期同期過電流保護特性ヒカップ過熱保護無UVLO無ソフトスタート有

在庫一掃セール品の為、売り切れの際はご容赦ください。※表示価格は自社在庫分限りとなります。最小入力電圧9.0V最大入力電圧13.2V最小出力電圧0.75V最大出力電圧1.65V出力電圧出力電流20A動作周波数300kHz同期/ 非同期同期過電流保護特性ヒカップ過熱保護無UVLO無ソフトスタート有

最小入力電圧10.8V最大入力電圧13.2V最小出力電圧1.6V最大出力電圧5.5V出力電圧出力電流10A動作周波数600kHz同期/ 非同期同期過電流保護特性ヒカップ過熱保護無UVLO無ソフトスタート有

極性NchVDS40VVGS±20VID29APD32WVTHMin.1.0VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0127ΩRDS(ON)Typ.(VGS=10V)0.0095ΩCiss990pFCoss180pFCrss71pFQg(VGS=4.5V)5.1nCQg(VGS=10V)13.3nCtrr25.1ns

極性NchVDS60VVGS±20VID48APD61WVTHMin.1VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0062ΩRDS(ON)Typ.(VGS=10V)0.0053ΩCiss3810pFCoss420pFCrss215pFQg(VGS=4.5V)26.9nCQg(VGS=10V)57.2nCtrr40.8ns

極性NchVDS60VVGS±20VID47APD47WVTHMin.1VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0088ΩRDS(ON)Typ.(VGS=10V)0.0072ΩCiss2520pFCoss280pFCrss135pFQg(VGS=4.5V)16.9nCQg(VGS=10V)36.2nCtrr34.8ns

極性NchVDS60VVGS±20VID31APD37WVTHMin.1VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0144ΩRDS(ON)Typ.(VGS=10V)0.0118ΩCiss1510pFCoss175pFCrss77pFQg(VGS=4.5V)9.1nCQg(VGS=10V)19.8nCtrr31.2ns

極性NchVDS60VVGS±20VID25APD32WVTHMin.1.0VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0206ΩRDS(ON)Typ.(VGS=10V)0.0167ΩCiss1050pFCoss125pFCrss53pFQg(VGS=4.5V)6.6nCQg(VGS=10V)14.7nCtrr28.7ns

極性NchVDS100VVGS±20VID28APD47WVTHMin.1VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0218ΩRDS(ON)Typ.(VGS=10V)0.0204ΩCiss2540pFCoss195pFCrss88pFQg(VGS=4.5V)16.9nCQg(VGS=10V)36.5nCtrr44.6ns

極性NchVDS100VVGS±20VID19APD37WVTHMin.1VVTHMax.2.5VRDS(ON)Typ.(VGS=4.5V)0.0363ΩRDS(ON)Typ.(VGS=10V)0.0344ΩCiss1530pFCoss125pFCrss51pFQg(VGS=4.5V)9.0nCQg(VGS=10V)19.9nCtrr40.7ns

【仕様】・パッケージ：Axial(φ2.4/φ0.6)・最大定格VRRM：400V・最大定格IFSM(50Hz)：15A・最大定格IO：0.7A・VFM(max)：2.0V・VFM条件IFM：0.7A・熱抵抗Rth(j-a)(max)：20℃/W・逆回復時間(MAX)：100nS・Trr条件IFM：0.1A・備考：

【仕様】・パッケージ：Axial(φ2.7/φ0.6)・最大定格VRRM：600V・最大定格IFSM(50Hz)：10A・最大定格IO：0.5A・VFM(max)：2.0V・VFM条件IFM：0.5A・熱抵抗Rth(j-a)(max)：20℃/W・逆回復時間(MAX)：100nS・Trr条件IFM：0.1A・備考：

【仕様】・パッケージ：Axial(φ2.7/φ0.6)・最大定格VRRM：1000V・最大定格IFSM(50Hz)：10A・最大定格IO：0.5A・VFM(max)：3.3V・VFM条件IFM：0.5A・熱抵抗Rth(j-a)(max)：20℃/W・逆回復時間(MAX)：100nS・Trr条件IFM：0.1A・備考：

【仕様】・パッケージ：Axial(φ2.7/φ0.78)・最大定格VRRM：400V・最大定格IFSM(50Hz)：15A・最大定格IO：0.8A・VFM(max)：1.8V・VFM条件IFM：0.8A・熱抵抗Rth(j-a)(max)：17℃/W・逆回復時間(MAX)：100nS・Trr条件IFM：0.1A・備考：

【特長】・逆方向回復時間がns単位で速いため、高周波回路の超高速整流用として使用できる。・高温時の漏れ電流が少ない。【仕様】・パッケージ：Axial(φ2.7/φ0.78)・最大定格VRRM：600V・最大定格IFSM(50Hz)：10A・最大定格IO：0.6A・VFM(max)：2.0V・VFM条件IFM：0.6A・熱抵抗Rth(j-a)(max)：17℃/W・逆回

VRM400VIF0.6AIFSM30AVF1.35Vtrr4.0μsIR10μAH・IR200μA熱抵抗17℃/W電装製品区分NO

VRM60VIF0.7AIFSM10AVF0.62VIR1.0mAH・IR30mA熱抵抗20℃/W電装製品区分NO

・パッケージ：Axial・VRRM：90V・IF(RMS)：0.7A・IFSM：10A・Tjw：-40℃〜+150℃・Tstg：-40℃〜+150℃・IRM(MAX)：1.0mA・VFM(MAX)：0.81V・Rth(j-a)：20℃/W・備考：・低電圧スイッチング用：順方向電圧が低いので低電圧スイッチング用に適しています。・代替品：AK-09の代替品として使用できま

・パッケージ：Axial・VRRM：90V・IF(RMS)：1.5A・IFSM：40A・Tjw：-40℃〜+150℃・Tstg：-40℃〜+150℃・IRM(MAX)：2.0mA・VFM(MAX)：0.81V・Rth(j-a)：17℃/W・低電圧スイッチング用：順方向電圧が低いので低電圧スイッチング用に適しています。・代替品：RK-19の代替品として使用できます。・順
