フレキシブル基板用端子 ソケット 取付け穴径φ2.0~2.1(10本入り)【FR-2-3】

フレキシブル基板用端子 ソケット 取付け穴径φ2.0~2.1(10本入り)【FR-2-3】

メーカー名:
型番:
FR-2-3
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1袋以上
¥1,600.00
(税込¥1,760.00)
50袋以上
¥1,520.00
(税込¥1,672.00)
100袋以上
¥1,408.00
(税込¥1,548.00)
200袋以上
¥1,280.00
(税込¥1,408.00)

フレキシブル基板用端子 ソケット 取付け穴径φ2.0~2.1(10本入り)【FR-2-3】の概要

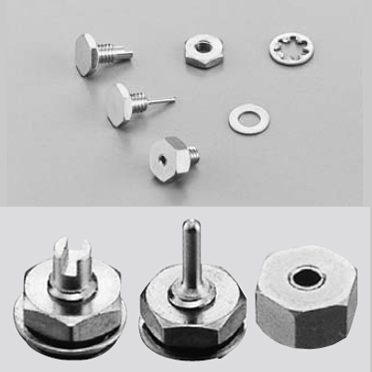

・材質 :端子本体・平ワッシャー・ナット…黄銅 菊ワッシャー…リン青銅 コンタクト部…ベリリウム銅
・処理 :端子本位・コンタクト部…ニッケル下地金メッキ 平、菊ワッシャー・ナット…ニッケルメッキ
・定格電流 :1A

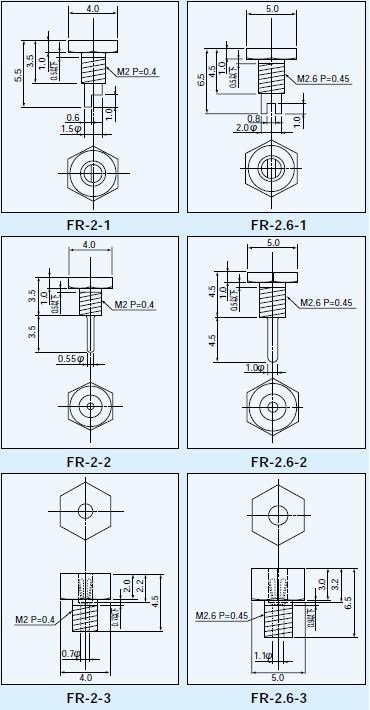

・取付け穴径 :φ2.0〜2.1
・取付けトルク :1.5kgf-cm(14.7N-cm)以下
・適合オスピン径 :φ0.45〜0.6
・挿抜回数 :100回以上
・挿抜力 :70g以上
・接触抵抗 :10mΩ以下(コンタクト部)
・使用温度範囲 :-40〜125℃
・入数 :10本

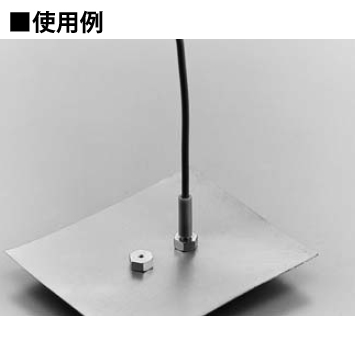

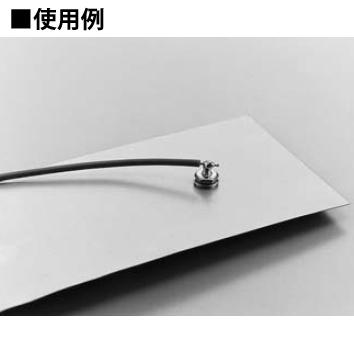

・通電シート、フレキシブル基板等、半田付けできないシートに直接ソケットを取付ける事が可能
