Contaデジタルカラーセンサモジュール【SSCI-027731】

Contaデジタルカラーセンサモジュール【SSCI-027731】

メーカー名:
型番:
SSCI-027731
品質ランク:
M1
数量

1個以上
¥600.00(税抜)
自社在庫数
5

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Contaデジタルカラーセンサモジュール【SSCI-027731】の概要

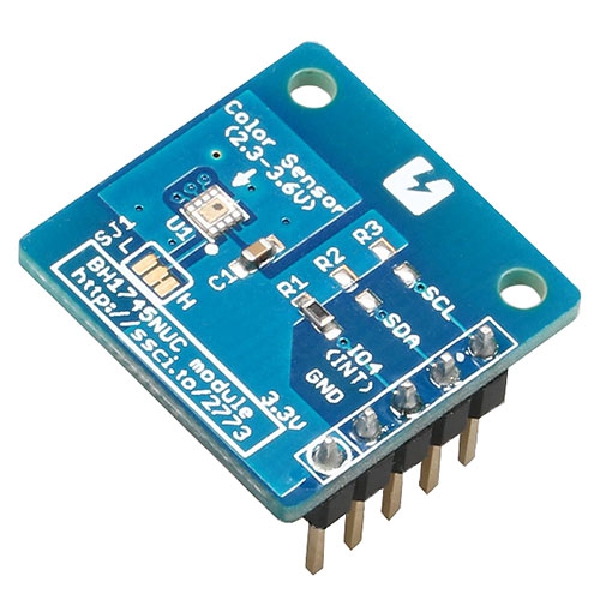

ローム社のデジタルカラーセンサBH1745NUCを搭載したセンサモジュールで、光の色成分(RGB)を検出し、環境光の照度と色の強度を得ることができます。インターフェースはI2C、動作電圧は2.3V~3.6Vです。センサは1.8V系のI2Cバスにも対応していますので、変更したい場合はBH1745NUCのデータシートを参照してください。本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。
※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

●仕様
・搭載デバイス:カラーセンサBH1745NUC
・入出力:I2Cバスインターフェース
・割り込み出力端子
・I2Cスレーブアドレスは"38h"と"39h"から選択可能(7ビット表記)
・I2Cスレーブアドレスの初期値は"39h"(7ビット表記)
・検出可能な光の範囲:0.005Lx~40kLx
・赤外線除去フィルタ搭載
・動作電圧:2.3V~3.6V

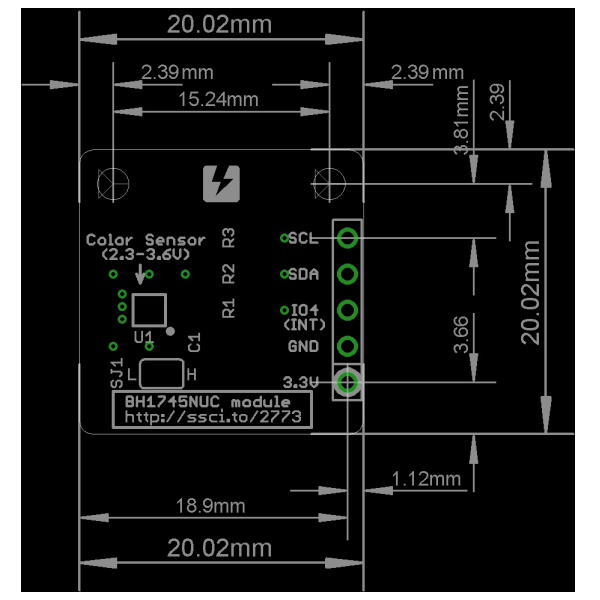

・基板外形:2×2cm
・ピンヘッダ搭載

※I2Cバスのプルアップ抵抗について

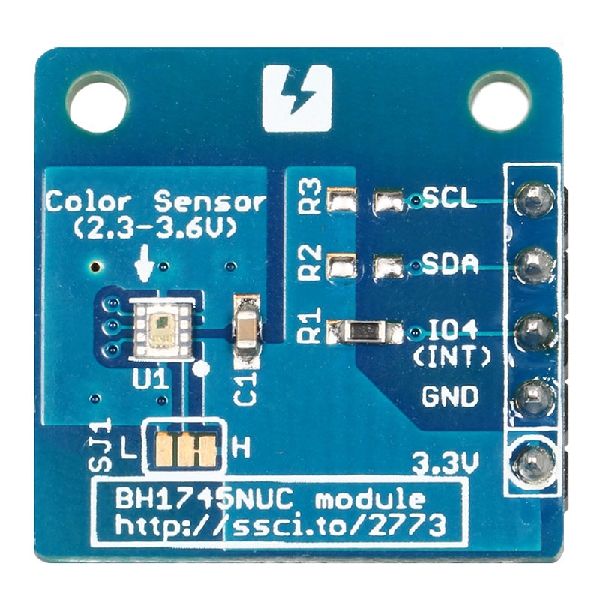

本モジュールには、I2Cバスのプルアップ抵抗が搭載されていません。必要な場合は、基板表面のR2、R3に1608のチップ抵抗を適宜追加してください。

※I2Cスレーブアドレスの設定方法
本モジュールのI2Cスレーブアドレスは、基板表面のソルダージャンパーSJ1をH/Lどちらかとショートすることで選択できます。センターパッドを"L"側と接続するとアドレス"38h"、"H"側と接続するとアドレス"39h"(出荷時はこちら)になります。また、センターパッドは必ずH/Lのいずれかと接続してください。
