Contaサーモグラフィー【SSCI-033954】

Contaサーモグラフィー【SSCI-033954】

メーカー名:
型番:
SSCI-033954
品質ランク:
M1
数量

自社在庫数
6
2024/09/20 09:20 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,500.00
(税込¥4,950.00)

Contaサーモグラフィー【SSCI-033954】の概要

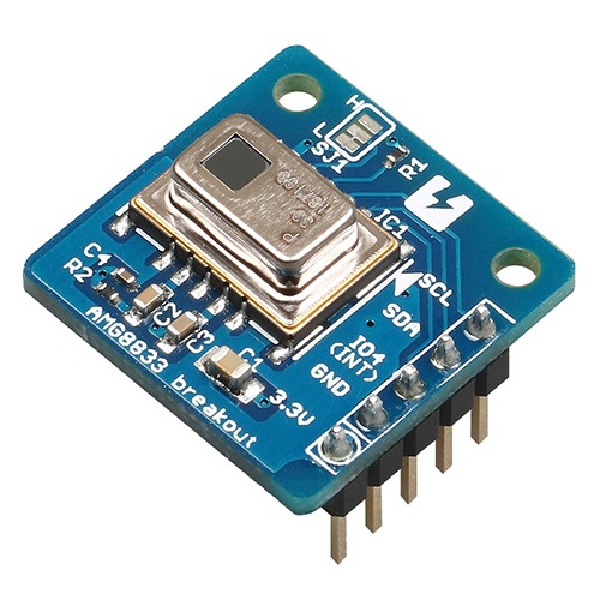

Panasonic社の8×8の赤外線アレイセンサ(Grid-EYE)AMG8833を搭載したセンサモジュールです。このセンサの測定エリアは、センサ正面(上下左右約60度)の四角錘で、このエリアを8×8ピクセルに分割した2次元画像が得られます。各素子ごとの温度測定範囲は0℃~80℃です。本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダは、はんだ付け済みです。
※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

●仕様

・搭載デバイス:赤外線アレイセンサAMG8833
・入出力:I2Cバスインターフェース
・割り込み出力端子
・I2Cスレーブアドレス:"68h"と"69h"から選択可能(7ビット表記)
・I2Cスレーブアドレスの初期値:"68h"(7ビット表記)
・8×8の 赤外線アレイセンサにより2次元画像取得可能
・検出温度範囲:0~80℃(各素子)
・人検知が可能な距離:最長7m
・動作電圧:3.3V±0.3V
・基板外形:2×2cm

【ご注意】
※センサ保護のテープが貼られている場合には、使用する前に剥がしてください。

※I2Cバスのプルアップ抵抗について
本モジュールには、I2Cバスのプルアップ抵抗が搭載されていません。必要な場合は、基板表面のR2、R3に1608のチップ抵抗を適宜追加してください。

※I2Cスレーブアドレスの設定方法
本モジュールのI2Cスレーブアドレスは、基板表面のソルダージャンパーSJ1をH/Lのどちらかにショートすることで選択できます。センターパッドを"L"側に接続するとアドレス"68h"(出荷時はこちら)、"H"側に接続するとアドレス"69h"
になります。また、センターパッドはH/Lのいずれかと必ず接続してください。
