MAPLE-mini基板キット TypeA 完成品【MARM02-BASEカンセイヒン】

MAPLE-mini基板キット TypeA 完成品【MARM02-BASEカンセイヒン】

メーカー名:
型番:
MARM02-BASEカンセイヒン
品質ランク:
M1
数量

自社在庫数
8
2024/03/19 18:54 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥6,659.00
(税込¥7,324.00)

MAPLE-mini基板キット TypeA 完成品【MARM02-BASEカンセイヒン】の概要

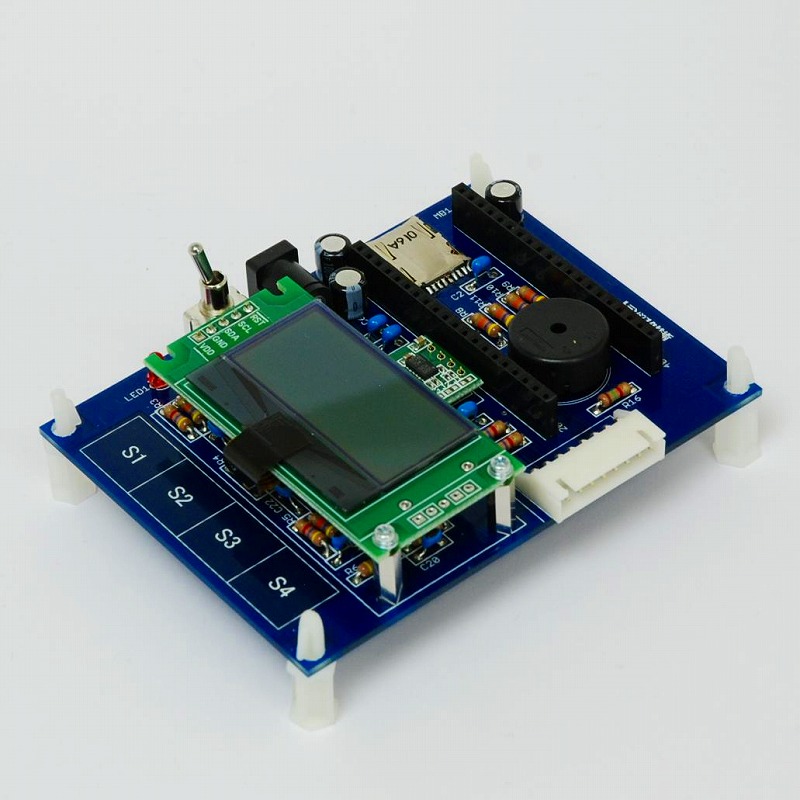

こちらの商品は【MARM02-BASE】の完成品です。
組み立てキット(未完成品)はこちら

本基板には、16桁2行の英数カナ文字の表示機能、バッテリーバックアップ付カレンダー内蔵リアルタイムクロック、タッチ式スライダ・スイッチ、地磁気センサー+3軸加速度センサー、MicroSDカードスロット、圧電スピーカを搭載しており、それらを生かしたマイコン学習を行う事が可能です。さらにMARYシリーズ拡張基板を搭載できる、TypeB拡張基板やZigbeeによる通信機能や、モータ駆動などを実験できるTypeC基板を拡張することが可能です。

<MARM02-BASE仕様>


【機能】

● トラ技MyARMモジュール搭載コネクタ※一部のmbed、LPCXpressoが搭載可能

● 16桁2行表示モジュール

● 地磁気+加速度センサ搭載

● カレンダー内蔵リアルタイムクロック搭載

● 圧電ブザー搭載

● タッチ式スライダ・スイッチ内蔵

● 外部給電コネクタ(DC5V)

● 外部電源用スイッチ

● 拡張コネクタ


【電源】

● 外部給電(J1) DC5V)


【基板サイズ】

● 72x95mm 突起部含まず


【付属品】

● 基板スタンド


<MARM02-BASE活用情報>
1.動作確認用プログラム
UIEXB_TEST [zip 72.4KB]
UIEXB_TEST.hexをMyARMモジュールへFlash Magicを使用して書き込んでください。
書き込み方法は、トランジスタ技術2012年11月号p.71〜Appendix1を参照して
ください。

以下のテストが実施できます。
1.LCD Display
2.Touch Switch
3.Touch Slider
4.Calender Clock
5.Clinometer
6.Compasrs
7.Thermometer
8.Music Player

2.MARM02-BASE回路図
MARM02-BASE回路図 [pdf 44.5KB]
※C6、C7、C8は、100uFになっていますが、実際の製品は、47uFを使用しています。
