LVX-IR4301M用D級アンプ・ベース【LVX-PWAM-BASE】

LVX-IR4301M用D級アンプ・ベース【LVX-PWAM-BASE】

数量
1個以上
¥2,839(税抜)
自社在庫数
18

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

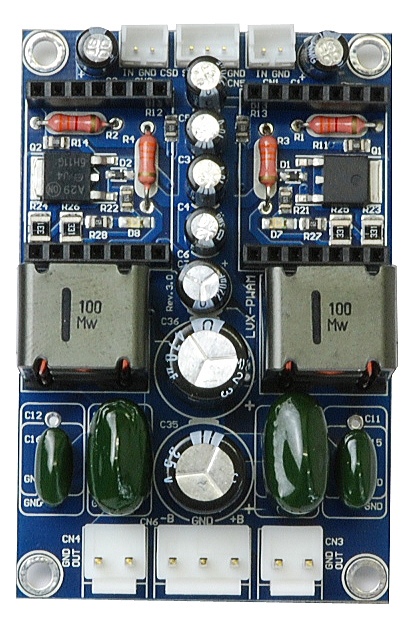

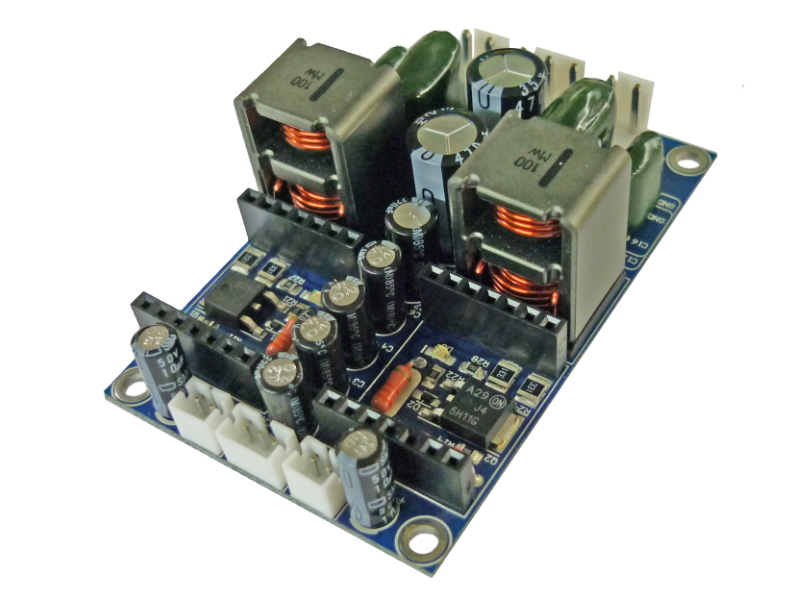

【特長】 ○72x47mmサイズのLVコンセプトに乗っ取ったパワーアンプ基板です。 既に発売されているLV-1.0内のパワーアンプ基板2枚と置き換えることができます。 ○芸術的な基板レイアウト ・72x47mmサイズに信号入力段の回路、出力段のフィルター回路、異常検出インターフェース回路をバランスよく配置しており、視覚的にも大変優れています。 ○入力段、出力段の回路はリード部品で構成しており、はんだ付けで組み立てるキットとしています。 ○入力段、帰還回路には、音質重視の抵抗器を採用しています。 ○終段のフィルター構成部品として新開発の2層構造のコイル「サガミエレク製DLM1623-100M-R」を採用しています。 ☆LVX-IR4301Mとの組み合わせによる特長 ○最大出力100W+100W(4Ω負荷時、1kHz、THD=10%) ○過電流保護、温度上昇監視、電源低電圧監視の保護機能を搭載しています。保護状態からの自己復帰機能も搭載しています。 ○出力LPFは2次、4次に対応(標準は2次) ○対応負荷は2〜16Ω 【仕様】※別売のLVX-IR4301Mとの組み合わせによる
・形式: 自励発振式D級ステレオパワーアンプ
・出力電流供給能力: 連続5A以上
・発振周波数可変範囲: 350kHz〜500kHz
・保護機能: 過電流、減電圧、加熱保護
・定格出力: 100W+100W(4Ω負荷時、1kHz、THD=10%)
・効率: 95%(@定格出力時、出力段のみ)
・入力インピーダンス: 3.3kΩ
・ゲイン: +20dB
・残留ノイズ: 220μV(Aフィルタ)
・動作電源電圧範囲: ±20V〜±30V
【内容】 ・アンプ・ベース基板組み立て部品・・・1式 ・取扱い説明書 ・回路図
