CSPB型CS・CSSシリーズ用基板(適合ケース CS75 / CSS75)【CSPB-75】

CSPB型CS・CSSシリーズ用基板(適合ケース CS75 / CSS75)【CSPB-75】

メーカー名:
型番:
CSPB-75
環境区分:
RoHS対応
品質ランク:
M1
数量
適合ケース

自社在庫数
10
2024/03/19 18:22 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1枚以上
¥270.00
(税込¥297.00)

CSPB型CS・CSSシリーズ用基板(適合ケース CS75 / CSS75)【CSPB-75】の概要

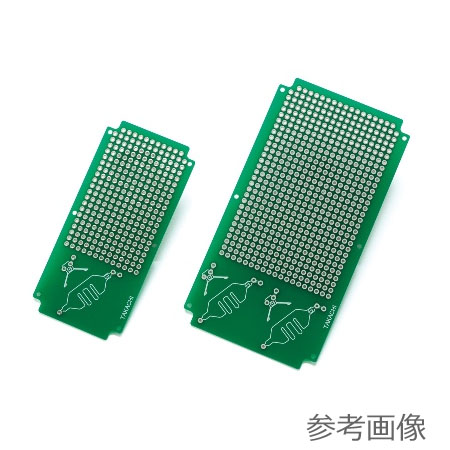

タカチケースCSS90・CS90に実装できる専用の基板です。

●特長

・試作や小ロット製作の際にご利用下さい。
・材質はガラスエポキシ(FR-4)で両面スルーホール、2.54mmピッチの基板です。
・CS・CSSシリーズに付属している電池端子を差し込むための穴があります。
・端子の向きを正しくセットするためのシルク印刷付です。

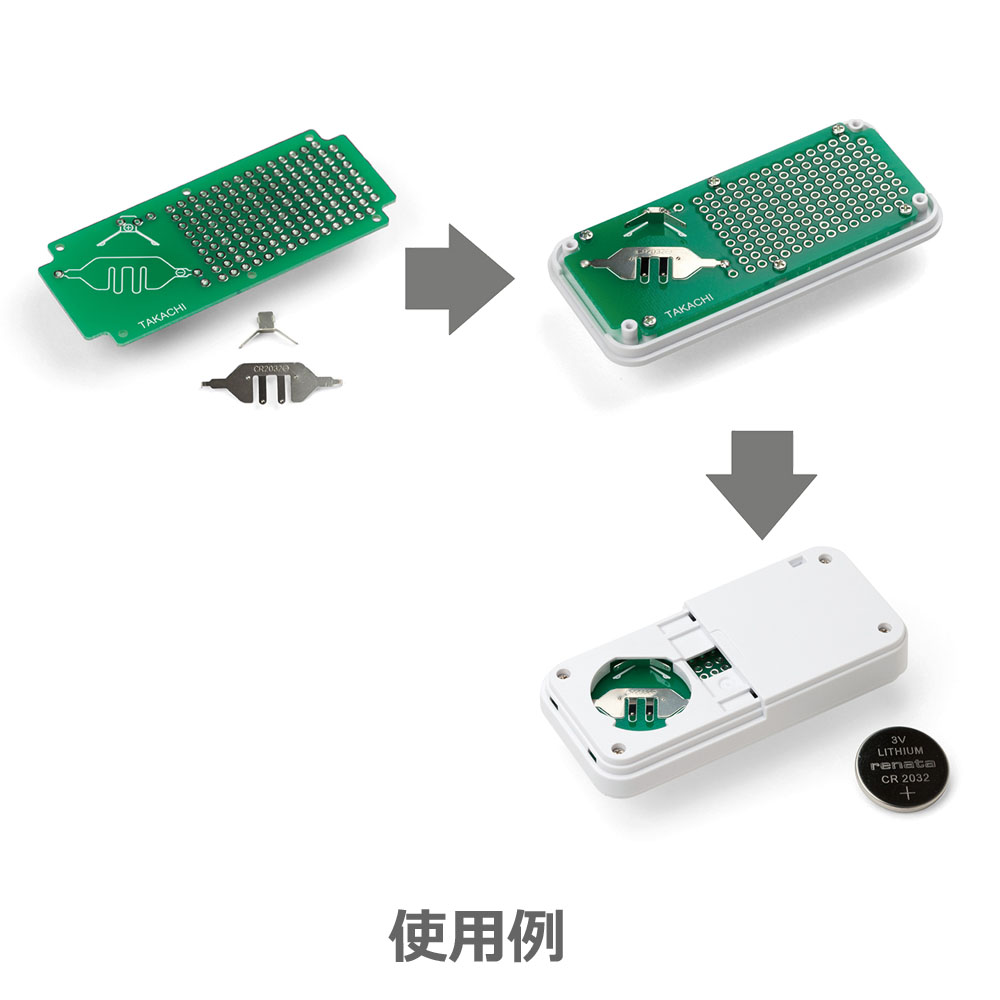

※CSS・CSシリーズに付属している電池端子を差し込んでハンダ付けできます。

●仕様

適合電池端子CR2032×1
適合ケース
CSS75、CS75
重さ4.3g

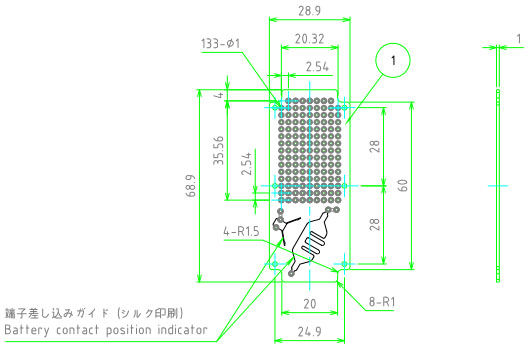

寸法
基板:28.9×68.9×t1mm、2.54mmピッチ
取付ビス:ナベタッピング M1.6×4
材質/表面処理
基板:ガラスエポキシ(FR-4)/スルーホール鉛フリーハンダレジスト
取付ビス:鉄/三価クロメート
