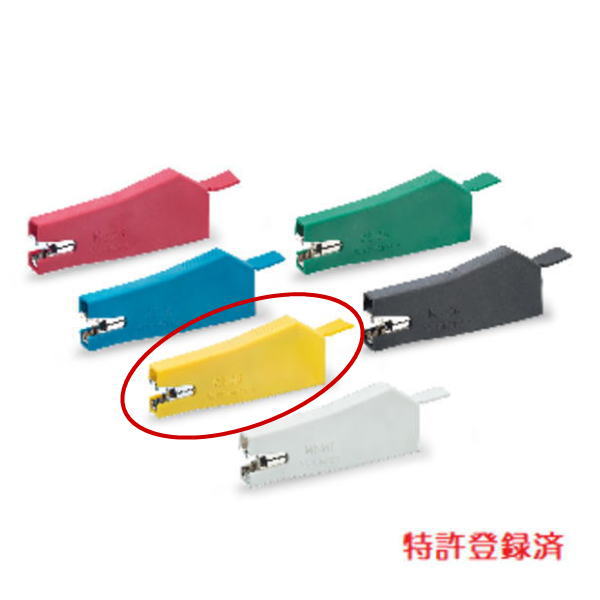

パワークリップ(600V/20A,黄)【C-100-XY】

パワークリップ(600V/20A,黄)【C-100-XY】

メーカー名:
型番:
C-100-XY
箱番号:
品質ランク:
M1
数量

自社在庫数
40

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥724.00
(税込¥796.00)
50個以上
¥684.00
(税込¥752.00)
100個以上
¥634.00
(税込¥697.00)
200個以上
¥576.00
(税込¥633.00)

パワークリップ(600V/20A,黄)【C-100-XY】の概要

M5~M6サイズのネジに対応した600V/20Aのパワークリップ

●特長

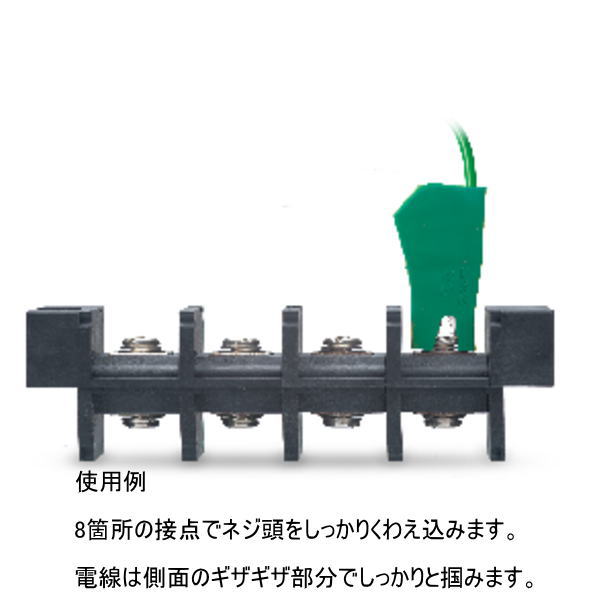

・8箇所の接点でネジ頭をしっかりくわえ込みます。
・電線は側面のギザギザ部分でしっかりと掴みます。

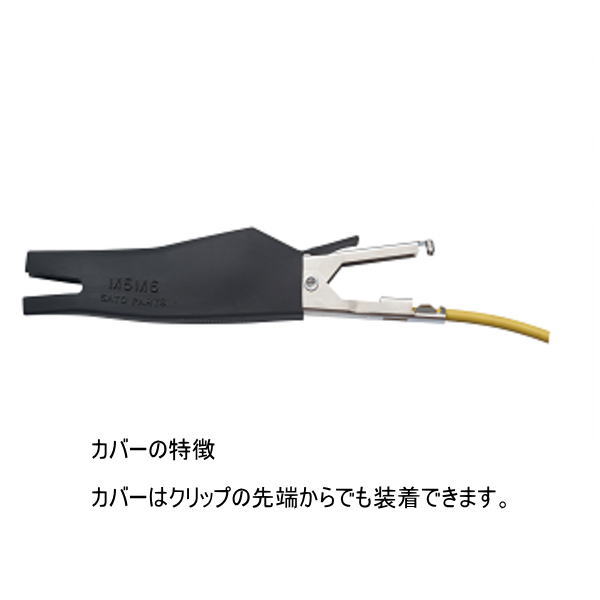

・カバーはクリップの先端からでも装着できます。

●仕様

定格600V/20A
カバー耐電圧AC2000V(1分間)
カバー絶縁抵抗DC500V、100MΩ以上
本体材質銅合金
カバー材質熱可塑性エラストマ―
カバー色Y(黄)
推奨保持対象M5~M6サイズのネジ頭、電線(クリップ側面)
結線方法はんだ付け
商品概要出荷時にはC-100-XK(金具)とC-100-XC(カバー)が同数バラで出荷されます。

【手はんだ付け条件】
・コテ先温度:+390℃以下
・コテ当て時間:10秒
・回数:2回

【注意事項】
・フロー、リフローには対応していません。
・はんだごてによる2回目のはんだ付けは1回目のはんだ付けの後、製品が常温に戻ってから行ってください。
・上記の条件は、製品単体で試験を行って確認したものです。
