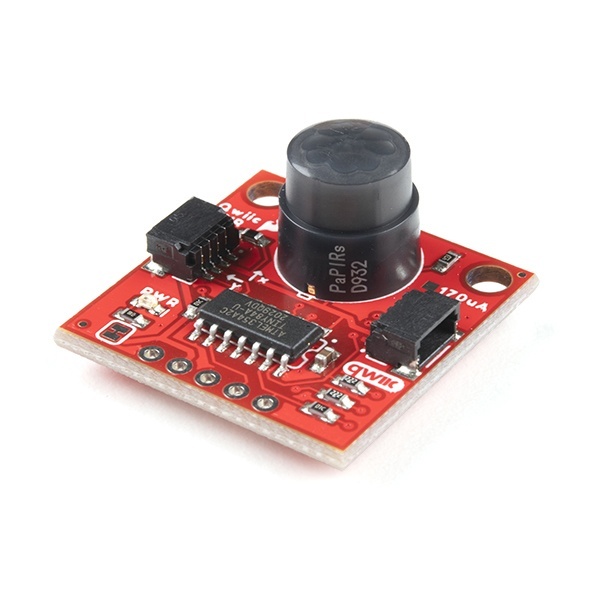

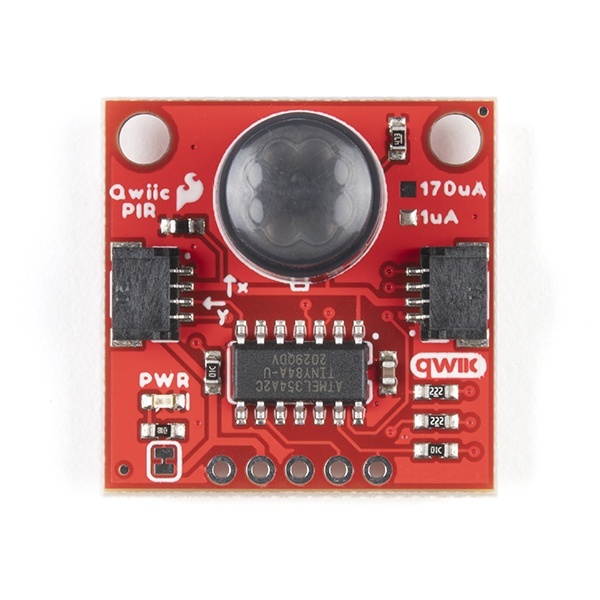

PIRブレークアウトボード(1μA EKMB1107112 Qwiic)【SEN-17375】

パッシブ赤外線 (PIR) センサーは、センサー周囲の狭い範囲で動きを検出するのに最適です。1μA SparkFun EKMB1107112 Qwiic PIR は、Panasonic^(R) の EKM シリーズ PIR センサーと ATTiny84 を組み合わせ、Qwiic システムで I²C を使用してセンサーと対話します。EKMB シリーズ PIR センサーは、センサーのスタンバイ電流が低い (1μA) ため、小さな動きに最適化されており、バッテリー駆動のアプリケーションに動きを感知するオプションを提供します。

PIR センサーは特定の距離データを返すのではなく、視野内の物体からの IR 光を監視し、感知エリアで動きが検出されると信号をアクティブ化します。そのため、動きが検出されるとデバイスを自動的にオンにするなどのアプリケーションに最適です。アプリケーションには、省エネのためのホームオートメーションとビルオートメーション、自動オン/オフ照明制御、セキュリティ、家電、IoT などがあります。

パナソニックの薄型 PIR モーションセンサー (標準の高さ 14.4 mm に対して 10.9 mm で、制約のある設計でスペースを節約できます) は、さまざまな検出ゾーンを作成するためのレンズ、非赤外線をブロックする光学フィルター、焦電感知素子、すべての回路に対する電磁シールド、電気信号を取得するためのインピーダンスコンバーターで構成されています。この PIR センサーは、90° x 90° の検出領域で 5 m の検出距離で 32 ゾーンにわたってデジタル出力を提供します。

注: パッシブ赤外線センサーの感度は環境条件の影響を受けるため、代表的な条件下でのパフォーマンス評価テストをお勧めします。

SparkFun Qwiic Connect System は、I²C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

●機能

・デフォルトの I²C アドレス 0x12 (代替の 0x13 ははんだジャンパーで選択可能)
・2x Qwiic コネクタ

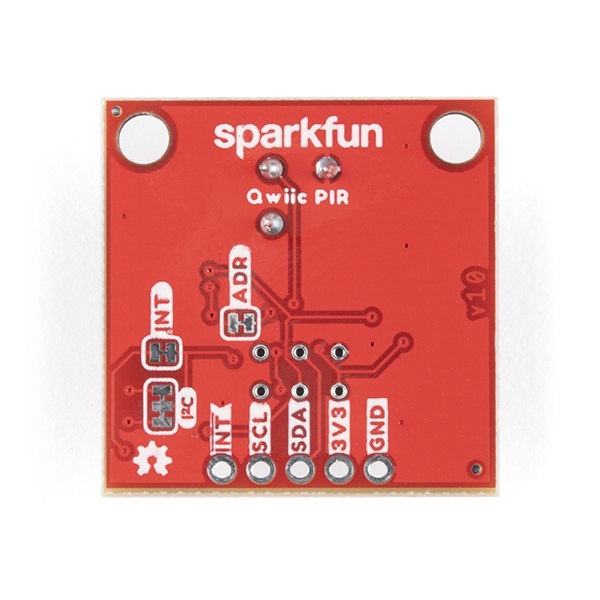

・ATTiny84 の再プログラミング用にボード背面に 2x3 ヘッダー
・レンズ直径 - 10.4 mm
・レンズ高さ - 10.9 mm
・スタンバイ電流消費量 1μA
・検出距離 5 m
・検出エリア 90° x 90° (±45°)
