LED照明IC(TC62D902FG)評価基板【MTO-EV001】 ※在庫限り品

LED照明IC(TC62D902FG)評価基板【MTO-EV001】 ※在庫限り品

数量
1個以上
¥6,648.00(税抜)
自社在庫数
9
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

MTO-EV001は、東芝製TC62D902FGを用いた絶縁型フライバック方式のLEDパワー制御基板です。TC62D902FGは、トランスの1次側電流ピーク値と3次側のパルス幅により、平均LED電流を制御しますので、2次側のLED電流検出回路は不要です。さらに、シングルステージ方式のアクティブPFC機能とトライアック調光をスムーズにするためにアクティブ・ブリーダ端子を内蔵しており、少ない部品でトライアック調光が可能なLED照明を実現できます。

●主な特長
・少ない外付け部品で絶縁型LED制御が可能
・トライアック調光に対応
・シングルステージ方式PFC(Power Factor Correction、力率改善回路)を採用
・2次側のフォトカプラが不要
・効率およびノイズを改善するボトムスイッチ動作

●主な仕様

・搭載デバイス:TC62D902FG
・入力電圧:120V(max)
・出力電圧:24V(max)
・出力電流:0.35A(ave)
・入力周波数:50/60Hz
・電源効率:83%(100VAC)
・力率:0.956(100VAC)
・低下電圧検出機能(UVLO)
・VIN過電圧検出機能(VIN-OVD)
・センス抵抗ショート検出機能(SRSD)
・センス配線オープン検出機能(SWOD)
・過温度検出機能(OTD)
・出力LEDオープン検出機能(OOD)
・出力LEDショート検出(OSD)
・1次側の過電流検出機能(OCD)

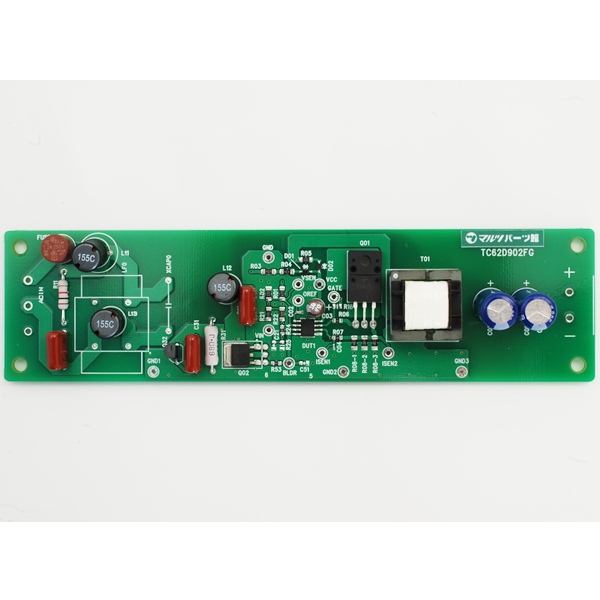

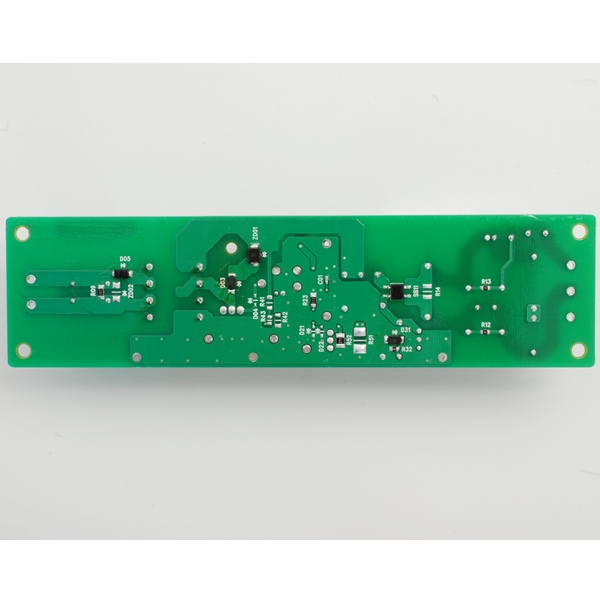

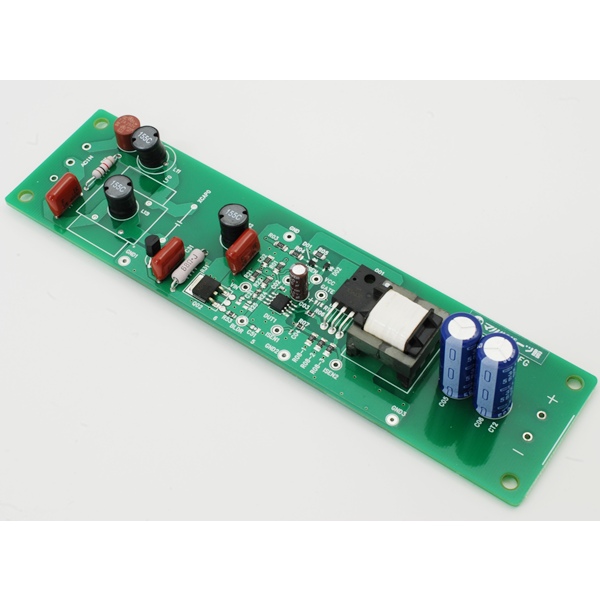

東芝製のLED照明IC(TC62D902FG)の評価基板
