モータドライバIC(TC78B002FTG)評価基板【MTO-EV002】 ※在庫限り品

モータドライバIC(TC78B002FTG)評価基板【MTO-EV002】 ※在庫限り品

メーカー名:
型番:
MTO-EV002
品質ランク:
M1
数量

1個以上
¥2,839.00
(税込¥3,122.00)
自社在庫数
6
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

モータドライバIC(TC78B002FTG)評価基板【MTO-EV002】の概要

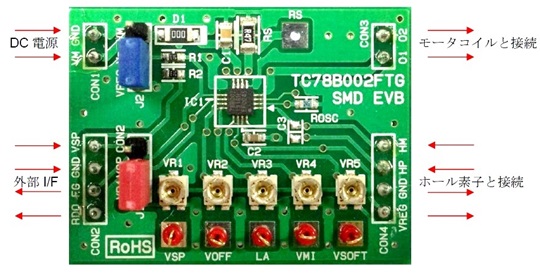

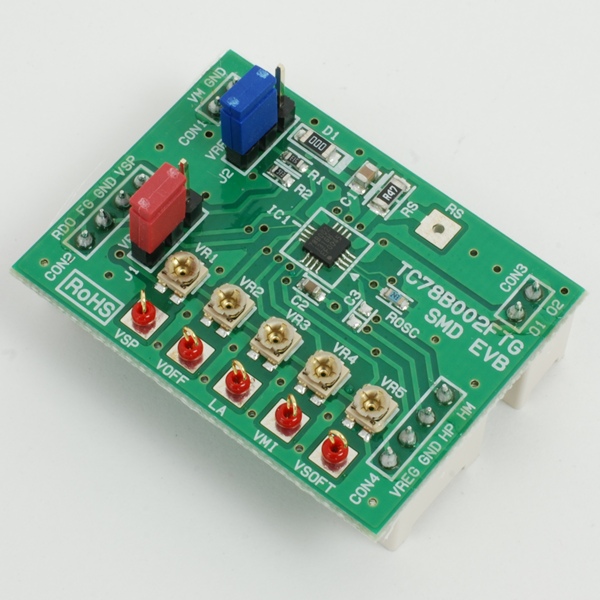

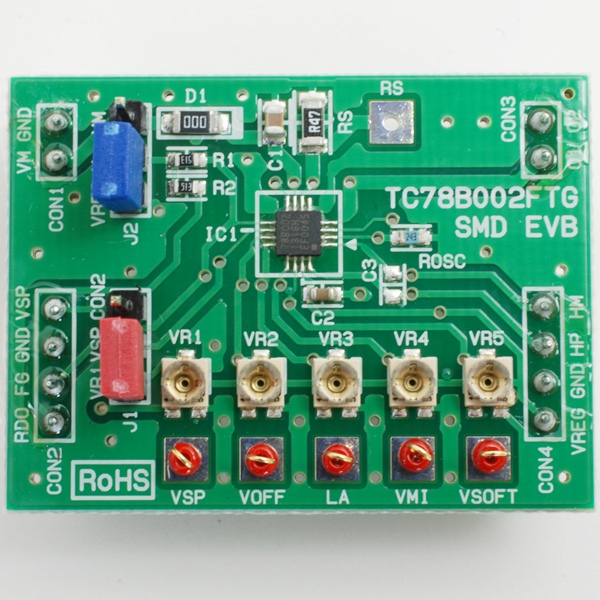

東芝製のモータドライバIC(TC78B002FTG)の評価基板
MTO-EV002は、東芝製の単相DCモータドライバICを使用したモータ制御の評価基板です。搭載しているTC78B002FTGは、単相軸流ファン用モータのデジタル制御方式のドライバICです。デジタル制御回路によってモータに流れる電流を正弦波状に制御し、出力波形の振幅や位相、変調方式などを外部からコントロールできます。矩形波駆動方式と比べ、モータの回転をスムーズにし、モータ効率の向上や騒音の低減が可能です。また、VSP端子を使って回転数制御電圧を入力することもできます。

●主な仕様
・搭載デバイス:TC78B002FTG
・電源電圧:5.5V~16V
・低電圧動作電源電圧:3.5V~5.5V
・VSP入力電圧:5.5V(max)
・出力電流:1.5A(max)
・単相全波駆動方式、PWM制御
・発振回路内蔵(外付け抵抗):12MHz
・ソフトスイッチング駆動
・ロック保護、自動復帰機能
・クイックスタート
・ホールバイアス内蔵
・回転数パルス信号、ロック検出信号出力
・電流リミット機能
・過電流保護内蔵
・サーマルシャットダウン内蔵

※ホール素子接続用コネクタを使用する場合は、必要に応じてC3にノイズ対策用コンデンサ(0.01μF~0.1μF)を取り付けてください。
