PSOC5-TB基本セット【MPSOC5-TB】 ※在庫限り品

PSOC5-TB基本セット【MPSOC5-TB】 ※在庫限り品

メーカー名:
型番:
MPSOC5-TB
品質ランク:
M1

PSOC5-TB基本セット【MPSOC5-TB】の概要

本製品は、CQ出版「ARM PSoCで作るMyスペシャル・マイコン 開発編」にて使用する教材基板です。
本製品についての使用方法は、書籍をご覧下さい。

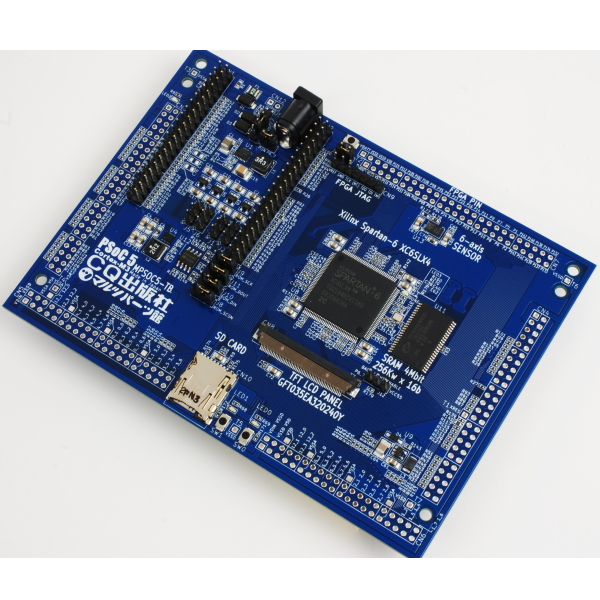

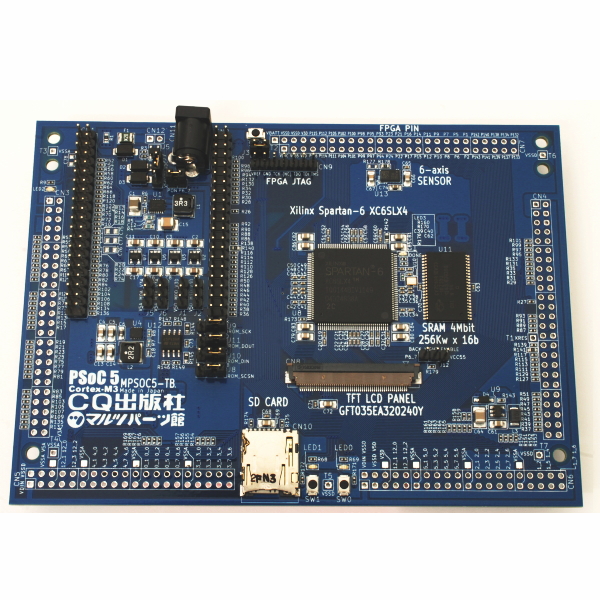

本製品(PTB基板)は、PSoC5プロセッサの評価・学習を目的として、豊富な機能を盛り込んで作られています。
XILINX(ザイリンクス)製FPGAチップと4Mbit S-RAMを搭載。メインボードに負荷をかけないグラフィック表示機構を構築できます。

表示パネル用として、抵抗膜式タッチパネルを備えた3.5インチサイズカラーTFT液晶をご用意しています。
TFT液晶+アクリル板オプションセットはこちら

FPGAの学習ではFPGAのコフィギュレーションに際して専用のツールが必要ですが、
本製品では基板内で実施できる仕組みを構築しているため、一般的なUSBケーブルを接続するのみで行うことができます。
是非とも、この拡張性豊かなPTB基板を PSoC5 及びFPGAの評価、学習にお役立てください。

【特長】
  • 139.7mm x 101.6mm 4層プリント基板による高密度実装
  • PSoC5LP搭載メイン基板用スロット x 1基
  • XILINX社製 FPGA(XC6SLX4-2TQG144C) 搭載
  • フレームバッファ用 4Mbit S-RAM(CY7C1041DV33)
  • 抵抗膜式タッチパネル付 3.5インチTFTカラー液晶パネル用コネクタ付
  • 6軸センサ(3軸加速度+3軸地磁気センサ)(LSM303DLHC)搭載
  • PSB拡張基板が接続できる拡張コネクタ 2x25ピン2基1組
  • Cypress社製拡張基板コネクタ 2基
  • FPGA用 JTAGコネクタ
  • FPGA拡張コネクタ 2x25ピン
  • 外部電源給電コネクタ (DC5V)


  • 【セット内容】
  • 取扱い説明書
  • MPSOC5-TB 基板
  • 1608チップ積層セラミックコンデンサ 1μF 5個(予備1個含む)
  • 25ピンx2列 ピン・ソケット 3個(PSB連結及びFPGA拡張)
  • 25ピンx2列 連結ピン・ヘッダー 2個(PSB連結用)
  • 20ピンx2列 ピン・ソケット Lアングル 2個(CYPRESS拡張基板)
  • 25ピンx2列 ピン・ヘッダー 1個(FPGA拡張用)
  • ジャンパー・ピン 12個 7個は挿入済み
  • 20ピンx2列 ピン・ソケット(PMB連結用)
  • 2ピン ピン・ヘッダー (JP1用)
  • ジャンパー・ピン 1個(JP1用)
  • テフロン・スペーサ 4個(M2.6 x 6mm)
  • ナベ小ネジ 4個(M2.6 x 15mm)
  • 六角ナット 6個(予備2個含む)


【仕様】
●基板サイズ:139.7mm x 101.6mm
●搭載FPGA:XC6SLX4-2TQG144C (XILINX社製)
●S-RAM:4Mbit CY7C1041DV33
●メモリーカードスロットMicroSDカードスロット
●液晶用コネクタ:1基
●搭載センサ:6軸センサ (加速度・地磁気) LSM303DLHC (STMicro)
●メインボード(PMB)スロット:1基
●拡張コネクタ(PSB連結用):1組
●Cypress社製拡張基板コネクタ:2基
●FPGA用JTAGコネクタ:1基
●FPGA拡張コネクタ:1基
●外部電源供給コネクタ(DC5V)

【ダウンロード】
PSOC5-TB基本セット 基板回路図 【PDFドキュメント:4.8MB】
