THB400型防水中継コネクター φ7~φ13.5 6P【THB400-6P-13】

THB400型防水中継コネクター φ7~φ13.5 6P【THB400-6P-13】

メーカー名:
型番:
THB400-6P-13
環境区分:
RoHS対応
品質ランク:
M1
数量
端子台

納期:
4日程度

提携先在庫数:81個(2024/03/27 17:02現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥1,310.00
(税込¥1,441.00)

THB400型防水中継コネクター φ7~φ13.5 6P【THB400-6P-13】の概要

THB400型防水中継コネクター φ7~φ13.5 6P
<特 徴>
●結線方式がネジ式で、手軽に作業ができる防水コネクターです。

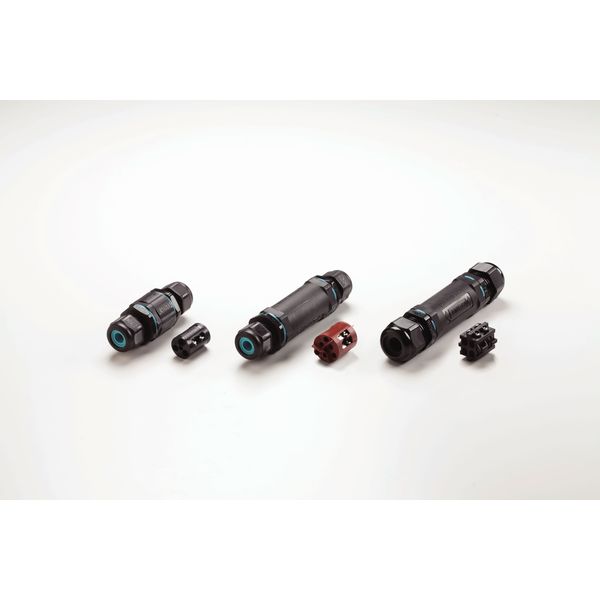

●端子部は3P、4P、6P、2WP、3WP、端子台無しの6タイプから選択可能です。
●端子台無しのタイプはコネクターの保護などにご使用ください。
●オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。(一部の製品を除く。)

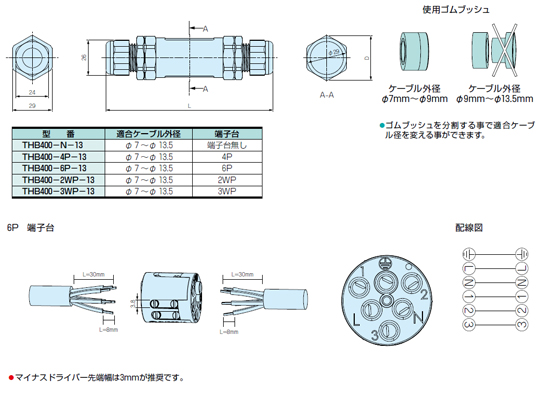

<機種内容>
型番
L
D
適合ケーブル外径
端子台極数
THB400-6P-13
126
32.2
φ7~φ13.5
6P

<定格・仕様>
定格電圧
AC450V
定格電流
24A
適合電線
0.5平方ミリメートル~2.5平方ミリメートル

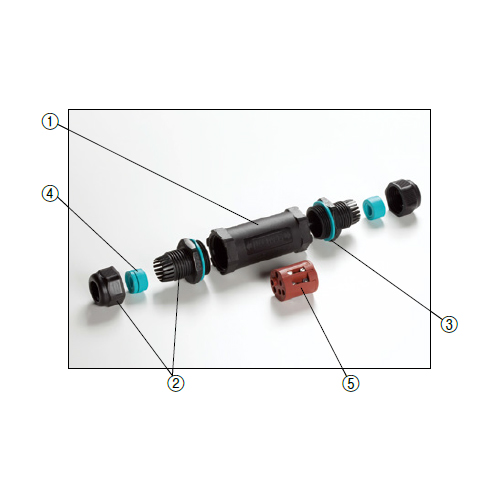

<構成内容>
照番
名称
個数
材質
色/表面処理
1
ボディ1PA66GF(UL94V0)ブラック
2
ケーブルグランド2PA66(φ7~φ13.5用)/PA6(φ8~φ17用)ブラック
3
ガスケット2シリコンゴムグリーン
4
ゴムブッシュ2TPE(φ7~φ13.5用)/NBR(φ8~φ17用)グリーン/ブラック
5
端子台1PA66GF(UL94V0)ブラック/ブラウン
-
端子ネジ6~12鉄(M3マイナス)亜鉛メッキ
