MARY-VB基板(Video Board)【MARMEX-VB】 ※在庫限り品

MARY-VB基板(Video Board)【MARMEX-VB】 ※在庫限り品

メーカー名:
型番:
MARMEX-VB
品質ランク:
M1

MARY-VB基板(Video Board)【MARMEX-VB】の概要

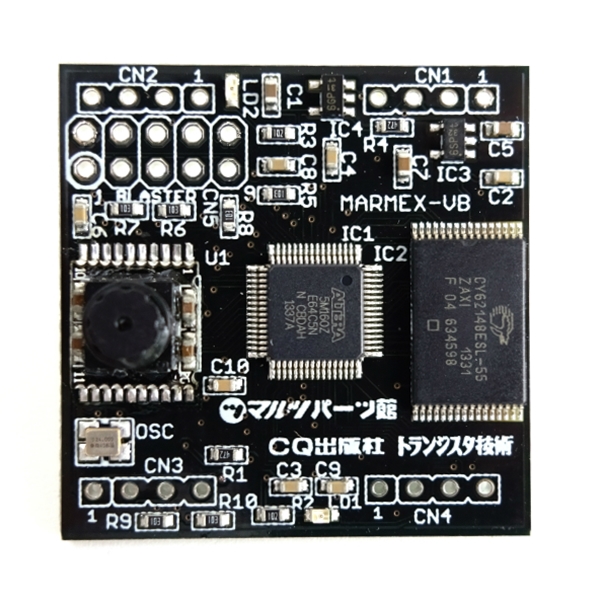

小型CMOSカメラモジュールIC搭載基板

MARY-VB基板(MARMEX-VB)は、ビデオカメラ・モジュール(YA10052-9X9)を使用した、MARYシステム用のビデオカメラボードです。

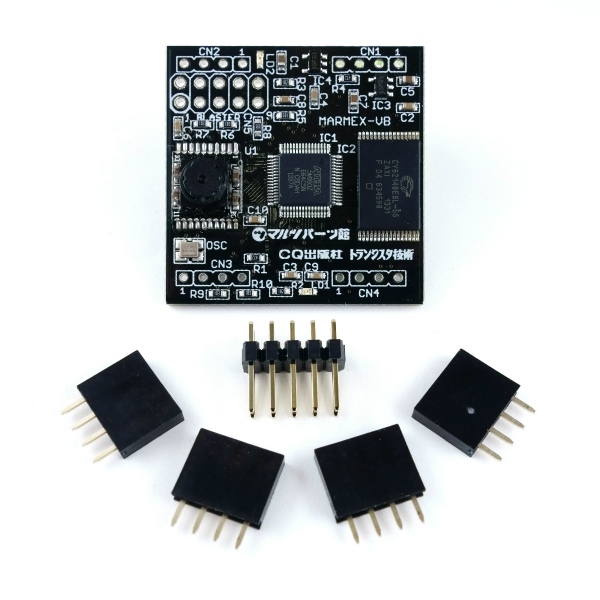

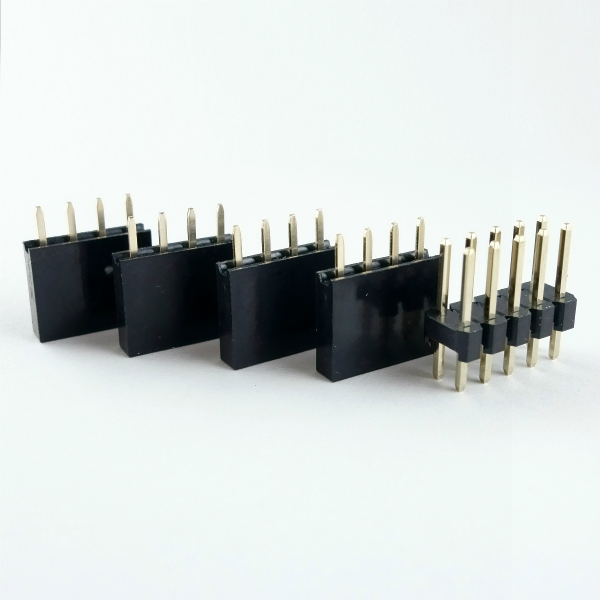

既に発売されているMARYモジュールと同じ大きさで、コネクタも共通です。よって、別売りのMARY-MB基板やMAPLEボード、MAPLE-miniタイプB基板などに搭載することが可能です。拡張基板に接続する際には、CN1〜CN4に付属品のピンソケットを実装してください。

MARY-VB基板にはカメラモジュールの他に、フレームバッファ用として512KバイトSRAM(Cypress製)のCY62148ESLが実装されています。データ転送の制御回路には、ALTERA製のCPLDである5M160ZE64C5を使用しています。ご購入時には、CPLDに既に制御回路のデータが書き込まれています。別売りのUSBブラスタを使用すれば、制御回路の書き換えもできます。JTAGケーブルと基板上のCN5を接続することで書き込みができます。その場合には、CN5に付属のピンヘッダを実装してください。

【仕様(YA10052-9X9)】
センサ形式1/6インチCMOSセンサ
イメージセンサICOV7670
実効画面サイズVGA(640×480)
出力形式YUV/YCbCr4:2:2
RGB565/555/444
GRB4:2:2
Raw RGB Data
最大フレームレート30fps VGA時
外部クロック10〜48MHz VGA時 24MHz
電源電圧2.8V±10%
消費電力60mW
レンズ構成3P+1R
焦点距離2.6mm

◆サンプルプログラム公開中!こちらからご覧いただけます(mbed社サイトへ移動します)
