PBA100F-24-N
スイッチング電源(24V dc/4.5A 108W)
マルツコード：
M2709-424
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 00:22 現在）

提携先在庫数：111個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/9
16:00
までのご注文で
2025/5/9
出荷
数量
1個以上
￥10,930.00
(税込￥12,023.00)
10個以上
￥10,383.50
(税込￥11,421.50)

こちらからもご購入いただけます

1 個以上
¥8,400.00
(税込 ¥9,240.00)
　　　
納期：お問合せ下さい 　　　
確認する
箱
1 個以上
¥22,754.03
(税込 ¥25,029.43)
確認する

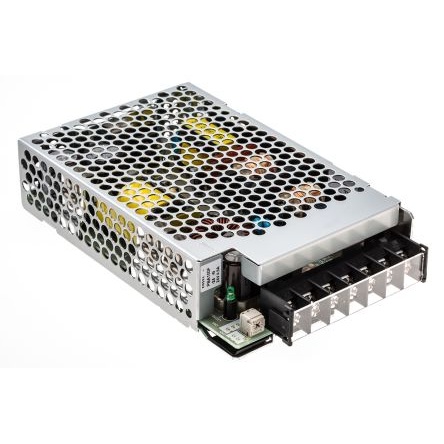

スイッチング電源(24V dc/4.5A 108W)【PBA100F-24-N】

の概要

●仕様

出力電圧 = 24V dc
出力電流 = 4.5A
定格電力 = 108W
出力数 = 1
入力電圧 = 120 → 370 V dc, 85 → 264 V ac
実装タイプ = シャーシマウント
パッケージタイプ = カバー付
長さ = 160.5mm
幅 = 93.5mm
奥行き = 35.5mm
重量 = 440g
効率 = 86%
最高温度 = +71℃
最低温度 = -10℃

コーセル 組込みスイッチング電源コーセル PBAシリーズ 108 W 単一出力 AC-DC 組込み型スイッチング電源は、24V DCで4.5Aの出力電流を供給します。同じタイプの従来製品より体積が35%から65%の小型化を実現しています。定格入力電圧範囲は、AC85～264V / DC120～370Vです。 注: すべてのモデルが通気孔を設けたカバーを備えています。 電源が組み込まれた装置は、EMC / EMI規格に従って、必要な試験を行います。特長軽量化と徹底した小型化 定格出力電力: 10 → 1500 W 過電流保護 / 過電圧保護 高調波減衰器 自然空冷 / 強制空冷(モデルによる) PBA50F から PBA150F モデルは、同期整流採用により効率が向上 PBA300F から PBA1500F モデルは、並列動作と冗長動作が可能 リモートオン / オフ、ファンアラーム、リモートセンシングなどの機能も備えています用途自動化機械 半導体製造装置認証UL60950-1 ( AC 入力のみ) C-UL ( CSA60950-1 ) EN60950-1 EN50178 /DEN-AN 準拠 FCC Part15 クラス B (伝導ノイズ)/ VCCI-B / CISPR22-B / EN55011-B / EN55022-B準拠 ( PBA1500F モデルでは、クラス B に準拠するために必要な追加 EMI / EMC フィルタ) IEC61000-3-2 に準拠する調波減衰器( PBA10F / PBA15F / PBA30F モデル - アクティブフィルタは内蔵していない)

在庫状況：営業所に在庫はございません。
