WAVESHARE-26372
RP2040搭載 0.99インチ円形液晶モジュール
マルツコード：
M2941-428
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 23:54 現在）

提携先在庫数：9個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥2,680.00
(税込￥2,948.00)

RP2040搭載 0.99インチ円形液晶モジュール【WAVESHARE-26372】

の概要

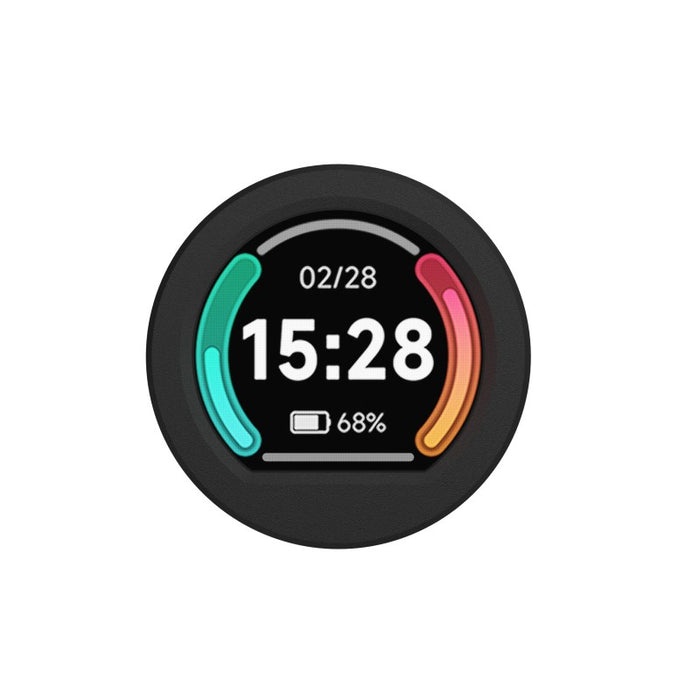

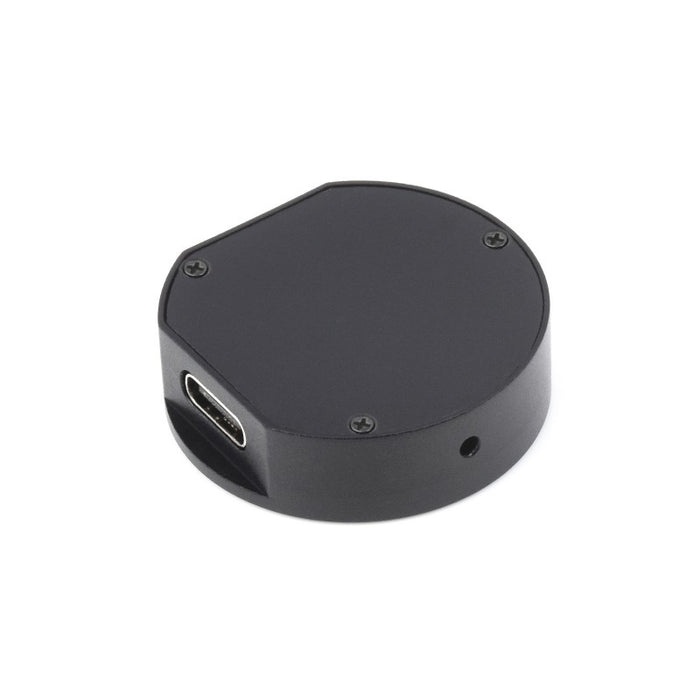

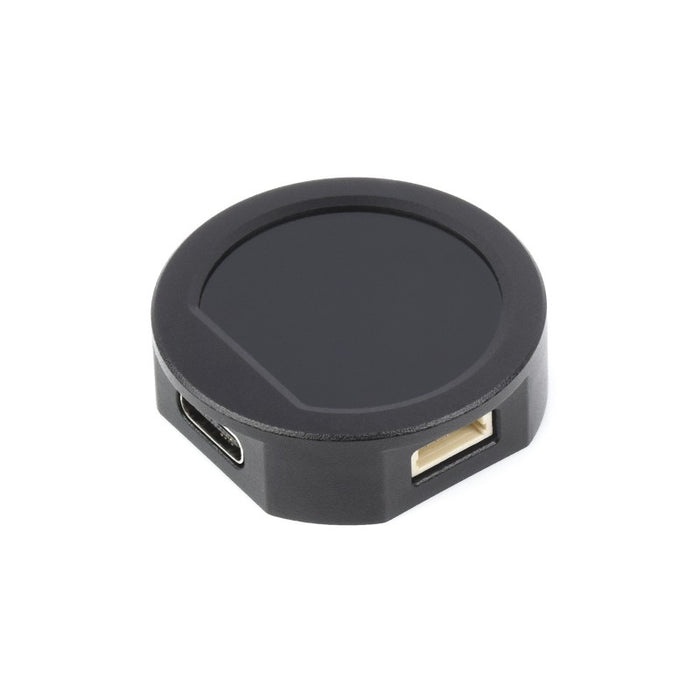

0.99インチ円形液晶を搭載し、黒の金属ケースに収まったRP2040マイコンモジュールです。3軸加速度・3軸ジャイロセンサを搭載し、USB Type-Cポート、I/O用に6ピンのSHタイプコネクタを備えています。

●特長

・RP2040 搭載
　・デュアルコアArm Cortex M0+ プロセッサ(最大クロック133 MHz)
　・SRAM 264 KB、フラッシュメモリ 2 MB
　・USB 1.1対応
　・低消費電力スリープ/休止モード
　・USBマスストレージを使ったドラッグアンドドロップによる簡単プログラミング
　・高精度クロック/タイマー
　・温度センサ
　・浮動小数点ライブラリ
　・8 × プログラマブル I/O (PIO) ステートマシーン

●仕様

・3軸加速度・3軸ジャイロセンサ搭載
　・センサ型式：QMI8658
　・加速度センサ　分解能：16 bit、測定範囲：±2、±4、±8、±16 g
　・ジャイロスコープ　分解能：16 bit、測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
・0.99インチ円形液晶ディスプレイ
　・コントローラ：GC9107
　・解像度 ：128(H) × 115(V)
　・色数：65000色
　・接続方式：SPI
　・ディスプレイパネル：IPS方式
　・ピクセルサイズ：0.19(H)x 0.19(V)mm
・USB Type-C コネクタ
・6ピン SHタイプコネクタ
　・GND：グラウンド
　・3V3：3.3 V電源
　・GPIO26：GPIO26またはADC0またはI2C1_SDA
　・GPIO27：GPIO27またはADC1またはI2C1_SCL
　・GPIO28：GPIO28またはADC2
　・GPIO29：GPIO29またはADC3
・C/C++、MicroPython、Arduino IDEでの開発をサポート
・外形寸法：直径33 × 高さ9.8 mm

内部メイン基板 各部説明
①USB Type-C コネクタ
②電源IC(RT9013-33GB)
③3軸加速度・3軸ジャイロセンサ(QMI8658)
④フラッシュメモリ(2 MB・W25Q16)
⑤RP2040
⑥6ピン SHタイプコネクタ
⑦BOOTボタン

【内容物】
・1 × RP2040-LCD-0.99-B 本体
・1 × 6ピンケーブル(約15 cm)
USBケーブルは付属しません。

【資料】
・製品Wiki
