電源分配基板(6pin端子)
マルツコード：
M3055-537
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 11:50 現在）

納期：
5営業日程度
数量
1個以上
￥900.00
(税込￥990.00)

電源分配基板(6pin端子)【03227】

の概要

RS-485 USBアダプターHSの信号と電源を組み合わせて機器に接続するための分配基板

多数個のデイジーチェーン接続の途中で、電源を給電するハブとしても使用可能です。
※本製品は、「RS-485 USBアダプターHS」に付属している電源分配基板と同一の製品です

●特長

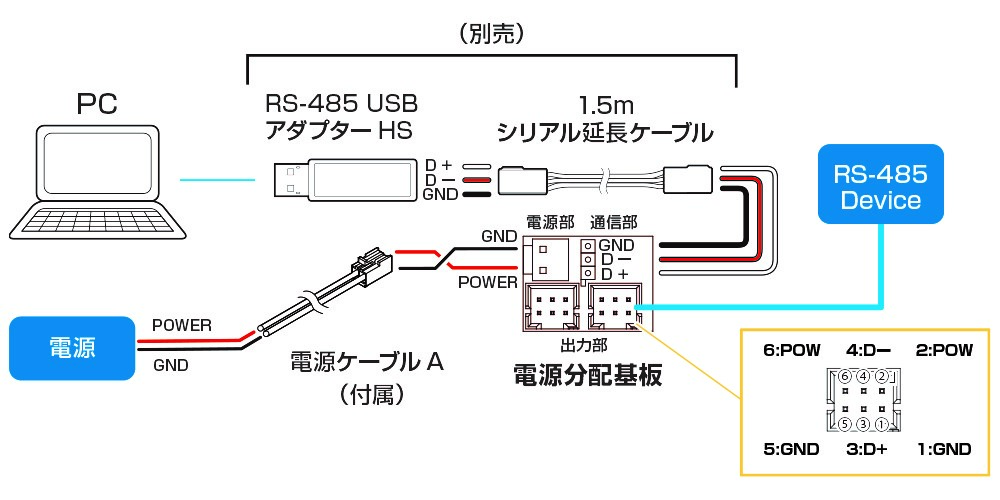

・ピン配置
電源、通信部の各端子は基板上で直結されていますので、そのままの電源、信号が出力部から出力されます。
また、二つの出力部も基板上で直結されていますので、どちらに接続しても出力に変化はありません。
・コネクタ種類
電源部：B2P-VH
通信部：2.54ピッチヘッダピン
出力部：DF1BZ-6DP-2.5DS
・PMXサーボで使用する場合
サーボに付属するケーブルをご使用ください。
・B3M サーボで使用する場合
PMXの6 ピンからB3Mの4 ピンのコネクタへ変換するため、別売の「HC-6P/XH 変換ケーブル(No.02256)」をご用意ください。
・その他、RS-485通信規格の機器で使用する場合
PMXシリーズ用に販売しているHC-6P接続ケーブルの片側をカットして機器に合ったコネクタをかしめてください。
※6ピンを4ピンにする場合は、電源、GNDのケーブルが余ります。ショートしないように不要なケーブルは必ず除去してください。

●仕様

サイズ27.0×20.5×15.7 mm(電源コネクタ含む)
重量約5.2g
電源範囲電源電圧 5～30V (接続機器に依存)

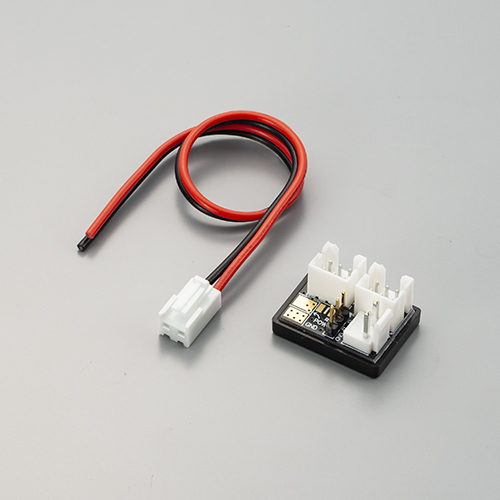

セット内容本体 ×1、電源ケーブルA ×1

在庫状況：営業所に在庫はございません。
