M5STACK-A090-V12
ATOMIC Motionベース v1.2 電力モニター付き(INA226AIDGSR)
マルツコード：
M3590-030
品質ランク：
M1
自社在庫数：
0個
（ 2025/08/04 15:24 現在）

提携先在庫数：48個(2025/08/04 09:00現在)

納期：
4営業日程度
数量
1個以上
￥1,429.00
(税込￥1,571.00)

ATOMIC Motionベース v1.2 電力モニター付き(INA226AIDGSR)【M5STACK-A090-V12】

の概要

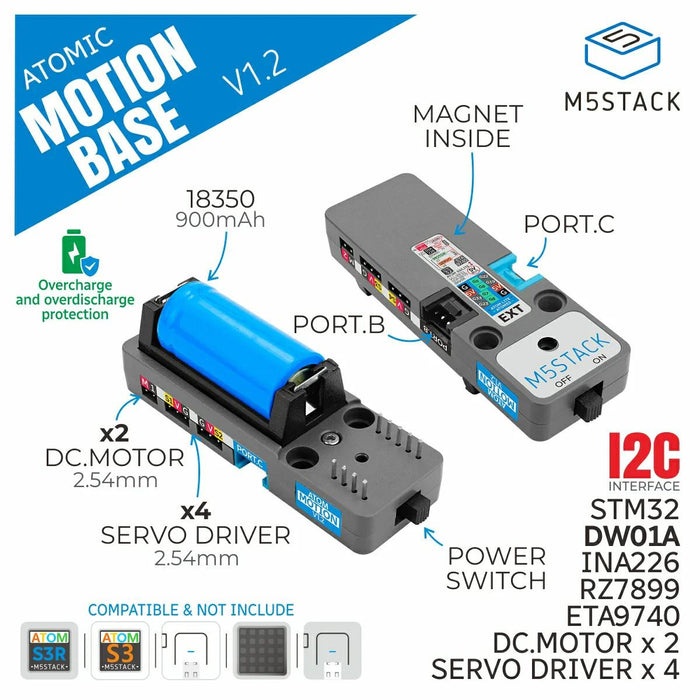

ATOMIC Motionベース v1.1電力モニター(INA226AIDGSR)付きの新しいバージョンです。過充電、過放電、短絡保護機能を備えたDW01-A高精度単一セルリチウム電池保護チップが搭載され、バッテリーの安全性を総合的に保護します。

電源制御、保護機能を内蔵した、Atomシリーズ専用設計の高性能サーボ/DCモーター用ドライバベースです。安全性、拡張性、ポータビリティのバランスがよく、様々な用途に使用できます。

4チャンネルサーボ/2チャンネルDCモーターインターフェースを装備、さまざまなアクチュエータを正確にドライブできます。二基のHY2.0-4Pインターフェースにより、温度、湿度、照度などのセンサを即座に接続可能、機能拡張が簡単に行えます。通信には、安定したI2C通信プロトコルを使用し、STM32+RZ7899制御ICと組み合わせて、安定した駆動、効率的なデータ伝送、低遅延を実現できます。

電源系には、充電可能な900 mAh 18350リチウム電池を搭載、高精度シングルセルリチウム電池保護IC DW01-A、及び電流/電圧検出IC INA226により二重安全保護システムを構成しています。DW01-Aは、過充電/過放電/短絡保護機能によりバッテリーの安全を包括的に保護し、 INA226は、バッテリー電圧/電流/電力をリアルタイムで監視して、システムの安定運用に必要なデータを提供します。さらに、過負荷保護と便利な充電機能も搭載され、独立電源スイッチと取り外し可能なバッテリー設計により、柔軟かつ安全に使用できます。

●特長

・Atomシリーズに対応
・コントローラIC:STM32+RZ7899
・高精度シングルセルリチウム電池保護IC DW01
・電流/電圧検出IC INA226
・過負荷保護回路内蔵
・4チャンネルサーボ制御
・2チャンネルDCモーター制御
・2 x HY2.0-4Pインターフェース
・リチウム充電池
・独立電源スイッチ
・背面磁力吸着
・開発プラットフォーム
　－UiFlow1
　－UiFlow2
　－Arduino IDE
・DC モーター制御
・サーボロボットアーム制御

●仕様

MCUSTM32F030F4P6
DCモータードライバ RZ7899
電源検出ICINA226
充電/放電ICETA9740
電池保護 ICDW01-A
充電/放電カットオフ電圧充電 4.14 V / 放電 2.5 V
過負荷保護5 V@5 A
リチウム電池18350@900 mAh
モーターインターフェースピンピッチ2.54 mm
全負荷ステアリング電流3 A
1チャンネルモーターピーク動作電流1 A
1チャンネルサーボピーク動作電流0.4 A
待機電流(スイッチオン)DC 4.04 V@40.97 uA
充電電流 DC 5 V@1.18 A
動作温度0～＋40℃
製品寸法75.4 × 24.0 × 20.7 mm
製品重量 41.0 g(電池含む)

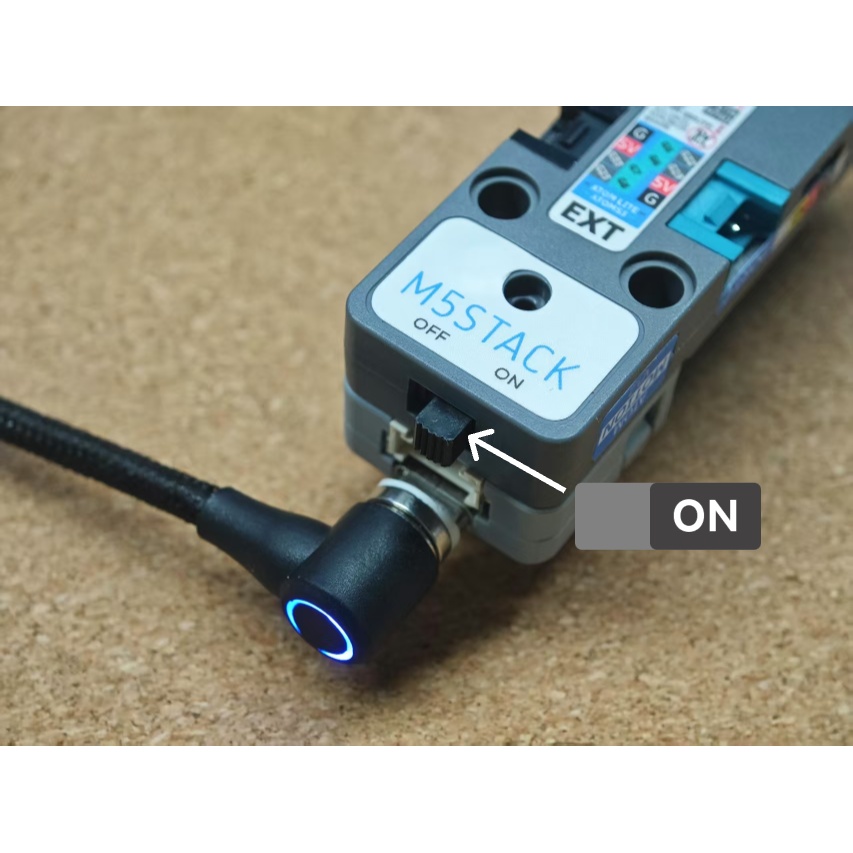

※ご注意: Atomic Motionベース v1.2の充電前にスイッチがON位置にあることをご確認の上、データケーブルをATOMホストと接続するか、Groveインターフェース経由で5 Vを給電してください。

【セット内容】
・Atomic Motionベース v1.2 ×1
・18350 900mAh バッテリー ×1

【資料】

・ドキュメント
