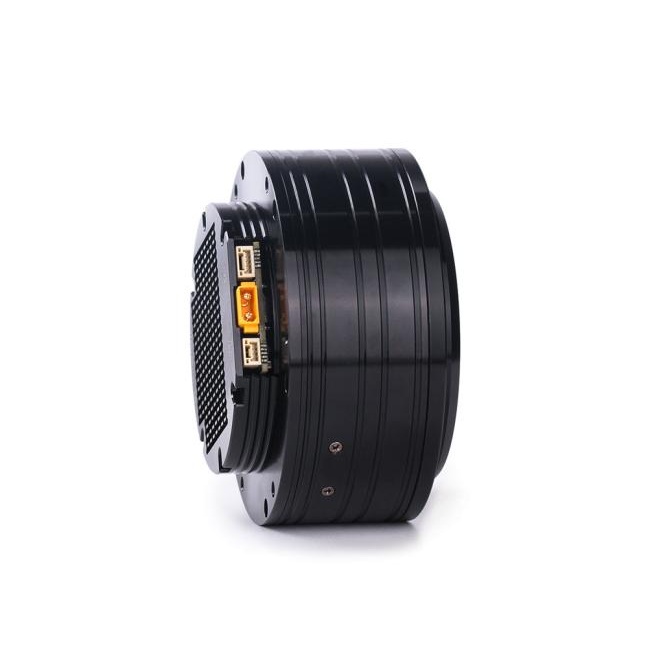

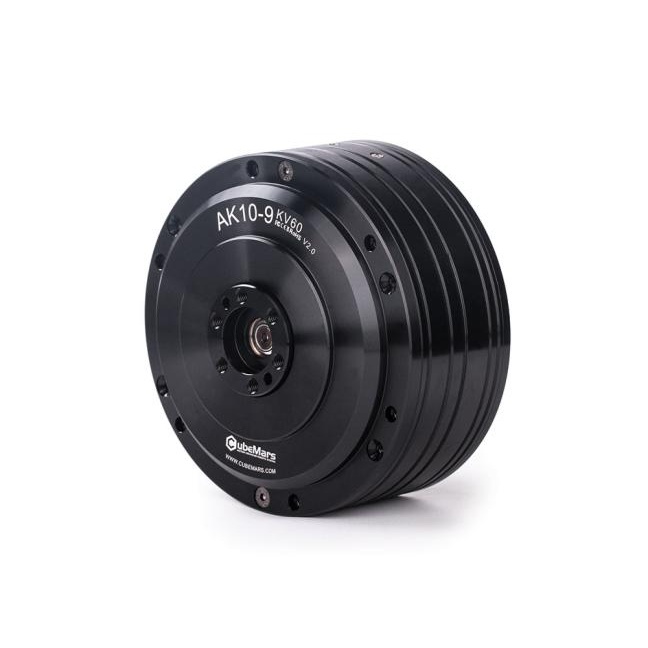

AK10-9-V2.0-KV60-D
AKシリーズロボットアクチュエータ ドライバーボード付き
マルツコード:
M3760-808
品質ランク:
A
メーカー取り寄せ
納期:
10営業日程度
数量
1個以上
¥131,020.00
(税込¥144,122.00)
10個以上
¥124,469.00
(税込¥136,915.00)
30個以上
¥120,539.00
(税込¥132,592.00)
50個以上
¥113,988.00
(税込¥125,386.00)

AKシリーズロボットアクチュエータ ドライバーボード付き【AK10-9-V2.0-KV60-D】

の概要

●特長

・高集積アクチュエータ
・選択可能な力制御モードとサーボドライブモード
・デュアルエンコーダ(入力側と出力側)
・定格トルク18Nm / ピークトルク48Nm
・最大関節速度26rad/s

●仕様

応用分野足型ロボット、外骨格、AGV
ドライブモードFOC
動作環境温度-20℃~+50℃
コイル接合方法star
絶縁レベルC
絶縁耐圧1000V 5mA/2s
絶縁抵抗1000V 10MΩ
相数3
極対数21
減速比9:1
バックドライブトルクNm0.8
バックラッシュ度0.33
温感NTC MF51B 103F3950
ノイズdBレンジモータ65CM65
基本定格動荷重C N2000
基本定格静荷重C0 N2520
定格電圧 V24/48
定格トルクNm18
定格回転速度rpm109/228
定格電流ADC10.6
エンコーダの数2
ピークトルクNm48
ピーク電流ADC29.8
速度定数rpm/V60
トルク定数Nm/A0.198
逆電位定数V/krpm17.2
線抵抗m Ω195
線インダクタンスμ H181
慣性モーメントgcm21002
モータ定数Nm/√W0.45
機械的時定数 ms0.5
電気的時定数 ms0.93
重量 g960
最大トルク密度 Nm/kg50

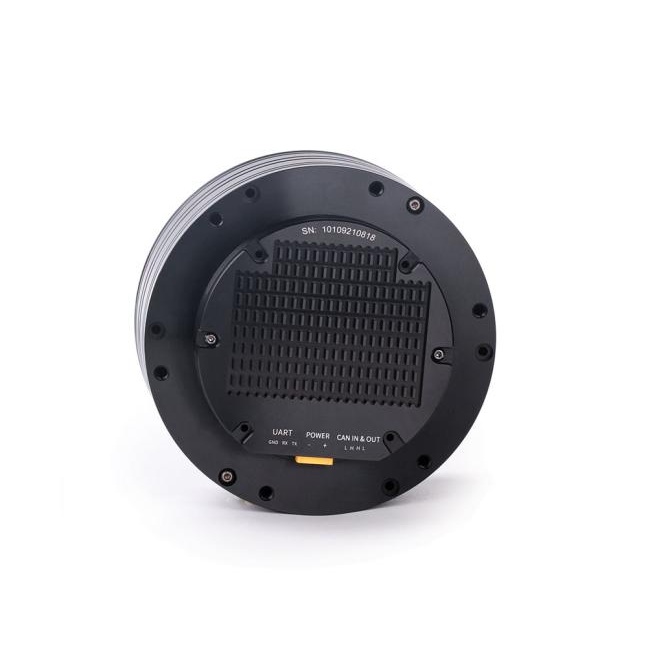

CANインタフェース対応A1257WR-S-4P
UARTインタフェース対応A1257WR-S-3P
電源コネクタ対応XT30PW-M
内輪エンコーダタイプ磁束
内輪リングエンコーダの分解能14bit
外輪リングエンコーダタイプ磁束
外輪エンコーダ解像度15bit
