BD6385EFV-E2
高機能・高信頼性36V耐圧シリーズステッピングモータドライバ
マルツコード:
M3768-681
品質ランク:
A
取り寄せ先在庫数:
200個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
200個まで購入可能
200個まで購入可能
1個以上
¥1,770.00
(税込¥1,947.00)
10個以上
¥1,504.00
(税込¥1,654.00)
50個以上
¥1,297.00
(税込¥1,426.00)
100個以上
¥1,142.00
(税込¥1,256.00)
500個以上
¥994.00
(税込¥1,093.00)
1,000個以上
¥893.00
(税込¥982.00)
2,000個以上
¥808.00
(税込¥888.00)
4,000個以上
¥758.00
(税込¥833.00)
10,000個以上
¥758.00
(税込¥833.00)

こちらからもご購入いただけます

テープ&リール(TR)
2,000 個以上
¥898.47
(税込 ¥988.31)
カット テープ(CT)
1 個以上
¥1,585.55
(税込 ¥1,744.10)
Digi-Reel®
1 個以上
¥1,585.55
(税込 ¥1,744.10)

高機能・高信頼性36V耐圧シリーズステッピングモータドライバ【BD6385EFV-E2】

の概要

ロームステッピングモータドライバシリーズにおいて最も高機能かつ高信頼性を提供するHigh gradeタイプです。低ON抵抗DMOSと高放熱パワーパッケージ採用によりICの発熱を低減し、各種保護回路を充実させたシリーズです。基本機能としては、低消費バイポーラPWM定電流駆動ドライバで、電源定格36V、出力電流定格は1.0A~2.2Aまで取り揃えております。入力インタフェースとしてCLK-IN/PARALLEL-IN切替可能タイプ、CLK-INタイプ、PARALLEL-INタイプの3種をご用意致しました。励磁モードはFULL STEP、HALF STEP(2種類)、QUATER STEPモードに対応しており、電流減衰方式においては、FAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動できるためセット設計の容易化に貢献します。

●特長

・梱包形態:テーピング
・低ON抵抗DMOS、電流定格1.5A
・CLK-IN/PARALLEL-IN切替可能
・QUARTER STEP対応
・外付けDACμ-step対応
・パワーセーブ機能
・温度保護回路(TSD回路)
・過電流保護回路(OCP)
・低電圧保護回路(UVLO)
・過電圧時出力OFF機能(OVLO)
・パワーONリセット機能

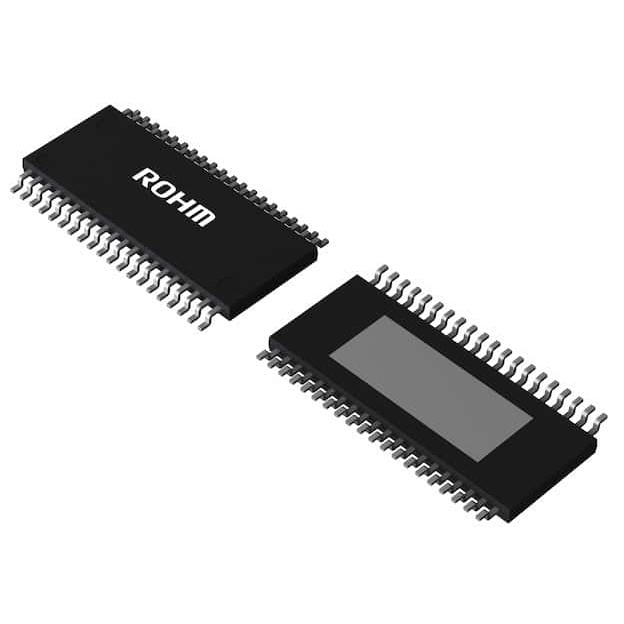

・小型・薄型・高放熱(裏面放熱タイプ)HTSSOPパッケージ
・電流減衰方式切替機能(Mix decay)
・電源1系統駆動36V
・ピンコンパチブルラインアップ(BD6387EFV/BD6385EFV/BD6383EFV)

●仕様

電源電圧(最大)[V]28
電源電圧(最小)[V]10
Vcc(最大)[V]36
Iout(最大)[A]1.5
出力オン抵抗(標準)[Ω]1
ステップto 1 / 4
ミックスディケイ機能はい
単一電源入力はい
車載クラスいいえ
インターフェースCLK / PARA-IN
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]13.6x7.8 (t=1.0)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
