BD6422EFV-E2
高耐圧シリーズステッピングモータドライバ
マルツコード：
M3768-689
品質ランク：
A
取り寄せ先在庫数：
200個

2026/06/26 9:00 現在

納期：
4営業日程度
数量
200個まで購入可能
200個まで購入可能
1個以上
￥1,132.00
(税込￥1,245.00)
10個以上
￥963.00
(税込￥1,059.00)
50個以上
￥817.00
(税込￥898.00)
100個以上
￥703.00
(税込￥773.00)
500個以上
￥612.00
(税込￥673.00)
1,000個以上
￥549.00
(税込￥603.00)
2,000個以上
￥498.00
(税込￥547.00)
4,000個以上
￥467.00
(税込￥513.00)
10,000個以上
￥467.00
(税込￥513.00)

こちらからもご購入いただけます

テープ＆リール（TR）
2,000 個以上
¥757.98
(税込 ¥833.77)
確認する
カット テープ（CT）
1 個以上
¥1,392.60
(税込 ¥1,531.86)
確認する
Digi-Reel®
1 個以上
¥1,392.60
(税込 ¥1,531.86)
確認する

高耐圧シリーズステッピングモータドライバ【BD6422EFV-E2】

の概要

BD6425EFV、BD6423EFV、BD6422EFVは電源定格45V、出力電流定格1.0A、1.5Aの低ON抵抗DMOS採用、PWM定電流駆動方式のステッピングモータドライバシリーズです。入力インタフェースはCLK-IN駆動方式(BD6425/6423EFV)とパラレルIN駆動方式(BD6422EFV)をご選択いただけます。QUARTER STEPまで内蔵DACにより実現可能で､電流減衰方式においても､FAST DECAY/SLOW DECAYの比率を4段階で設定でき､高速回転が要求されるアプリケーションにおいても､モータに応じた最適な制御状態を実現し、低振動・低騒音駆動に貢献します｡また､電源も1系統で駆動できるためセット設計の容易化に貢献します。

●特長

・梱包形態：テーピング
・低ON抵抗DMOS、電流定格1.0A
・PARALLEL-IN駆動方式
・QUARTER STEP対応
・パワーセーブ機能
・正転・逆転切替機能
・温度保護回路(TSD回路)
・過電流保護回路(OCP)
・低電圧保護回路(UVLO)

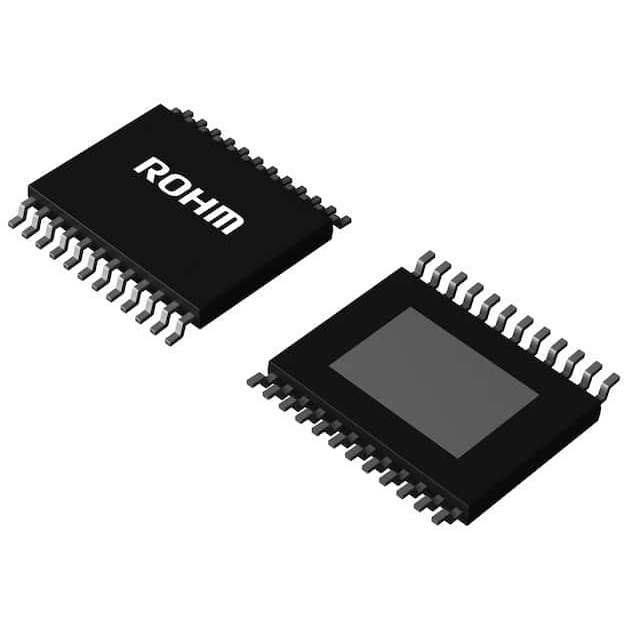

・小型・薄型・高放熱（裏面放熱タイプ)HTSSOPパッケージ
・電流減衰方式切替機能（Mix decay)
・電源1系統駆動45V

●仕様

電源電圧(最大)[V]42
電源電圧(最小)[V]19
Vcc(最大)[V]45
Iout(最大)[A]1
出力オン抵抗(標準)[Ω]2
ステップto 1 / 4
ミックスディケイ機能はい
単一電源入力はい
車載クラスいいえ
インターフェースPARA-IN
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]7.8x7.6 (t=1.0)
