BD9E304FP4-LBZTL
4.5V~36V入力 3.0A MOSFET内蔵 1ch 同期整流 降圧DC/DCコンバータ
マルツコード:
M3769-108
品質ランク:
A
メーカー取り寄せ
納期:
3営業日程度
数量
MOQ:10
SPQ:10
最小10個から購入可能
10個以上から10個単位で購入可能
10個以上
¥250.00
(税込¥275.00)
50個以上
¥204.00
(税込¥224.00)
100個以上
¥177.00
(税込¥194.00)
500個以上
¥156.00
(税込¥171.00)
1,000個以上
¥138.00
(税込¥151.00)
3,500個以上
¥115.00
(税込¥126.00)
7,000個以上
¥106.00
(税込¥116.00)
17,500個以上
¥92.00
(税込¥101.00)
35,000個以上
¥86.00
(税込¥94.00)

こちらからもご購入いただけます

カット テープ(CT)
1 個以上
¥448.58
(税込 ¥493.43)
テープ&リール(TR)
3,500 個以上
¥167.00
(税込 ¥183.70)
Digi-Reel®
1 個以上
¥448.58
(税込 ¥493.43)

4.5V~36V入力 3.0A MOSFET内蔵 1ch 同期整流 降圧DC/DCコンバータ【BD9E304FP4-LBZTL】

の概要

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。BD9E304FP4-LBZは低ON抵抗のパワーMOSFETを内蔵した1ch同期整流降圧DC/DCコンバータです。軽負荷モード制御により、軽負荷での効率が改善されるため、待機時電力を抑えたい機器に最適です。カレントモード制御方式を採用しており、位相補償設定が容易であり、良好な負荷応答性能を実現します。小型パッケージを採用することにより、高い電力密度を実現し、PCB上のフットプリントを小さくします。

●特長

・梱包形態:テーピング
・産業機器に適した長期の供給保証
・1ch 同期整流 降圧DCDCコンバータ
・軽負荷モード制御
・効率80%(@IOUT = 10mA,VIN = 32V, VOUT = 5V)
・出力コンデンサディスチャージ機能
・過電圧保護(OVP)
・過電流保護(OCP)
・負荷短絡保護(SCP)
・温度保護(TSD)
・低入力電圧誤動作防止(UVLO)

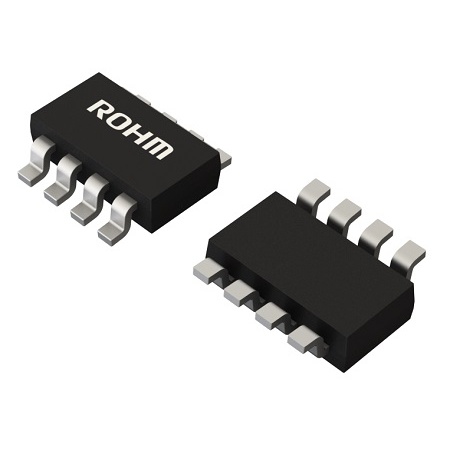

・TSOT23-8L パッケージ

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期同期
Vin1(最小)[V]4.5
Vin1(最大)[V]36
Vout1(最小)[V]0.7
Vout1(最大)[V]28
Iout1(最大)[A]3
SW周波数設定(最大)[MHz]0.3
軽負荷モードはい
ENはい
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]2.92x2.8 (t=0.95)
