BM2SC125FP2-LBZE2
1700V SiC-MOSFET内蔵 擬似共振 AC/DCコンバータ
マルツコード:
M3769-338
品質ランク:
A
取り寄せ先在庫数:
100個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:5
SPQ:5
100個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
100個まで購入可能
5個以上
¥1,458.00
(税込¥1,603.00)
10個以上
¥1,284.00
(税込¥1,412.00)
50個以上
¥1,124.00
(税込¥1,236.00)
100個以上
¥1,006.00
(税込¥1,106.00)
500個以上
¥828.00
(税込¥910.00)
1,000個以上
¥765.00
(税込¥841.00)
2,500個以上
¥662.00
(税込¥728.00)
5,000個以上
¥622.00
(税込¥684.00)

こちらからもご購入いただけます

テープ&リール(TR)
500 個以上
¥1,227.88
(税込 ¥1,350.66)
カット テープ(CT)
1 個以上
¥2,182.36
(税込 ¥2,400.59)
Digi-Reel®
1 個以上
¥2,182.36
(税込 ¥2,400.59)

1700V SiC-MOSFET内蔵 擬似共振 AC/DCコンバータ【BM2SC125FP2-LBZE2】

の概要

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。擬似共振AC/DCコンバータBM2SC125FP2-LBZは、コンセントが存在する製品すべてに最適なシステムを供給します。擬似共振動作のためソフトスイッチングを実現し、低EMIに貢献します。1700V SiC(Silicon-Carbide) MOSFETを内蔵しているため、設計容易性を実現します。電流検出抵抗を外付けにすることにより、自由度の高い電源設計を実現します。バースト動作は、軽負荷時の電力を削減します。BM2SC125FP2-LBZは、ソフトスタート機能、バースト動作機能、サイクルごとの過電流リミッタ、過電圧保護、過負荷保護など、種々の保護機能を内蔵しています。

●特長

・梱包形態:テーピング
・産業機器に適した長期の供給保証

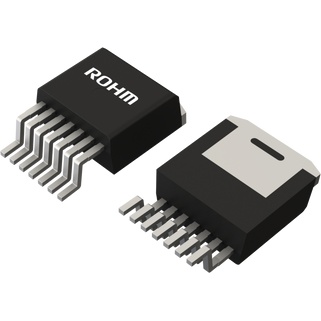

・TO263-7L パッケージ
・1700V SiC?MOSFET 内蔵
・擬似共振方式(低EMI)
・周波数低減機能
・スタンバイ時 低消費電流(19?A)
・軽負荷時バースト動作
・SOURCE 端子Leading Edge Blanking
・VCC UVLO (Under Voltage Lock Out)
・VCC OVP (Over Voltage Protection)
・サイクルごとの過電流保護回路
・ソフトスタート機能
・ZT端子トリガマスク機能
・ZT OVP (Over Voltage Protection)
・BR UVLO (Under Voltage Lock Out)

●仕様

FETSiC-MOSFET内蔵
Vin1(最小)[V]15
Vin1(最大)[V]27.5
Vmax (ドレイン最大) [V]1700
SW周波数(最大)[kHz]120
Vcc OVP自動再起動
BR PINはい
オン抵抗(MOSFET)[Ω]1.12
チャンネル1
軽負荷モードはい
ENいいえ
ソフトスタートはい
過熱シャットダウンはい
低電圧ロックアウトはい
動作温度(最小)[℃]-40
動作温度(最高)[℃]105
パッケージサイズ[mm]10.18x15.5 (t=4.56)
