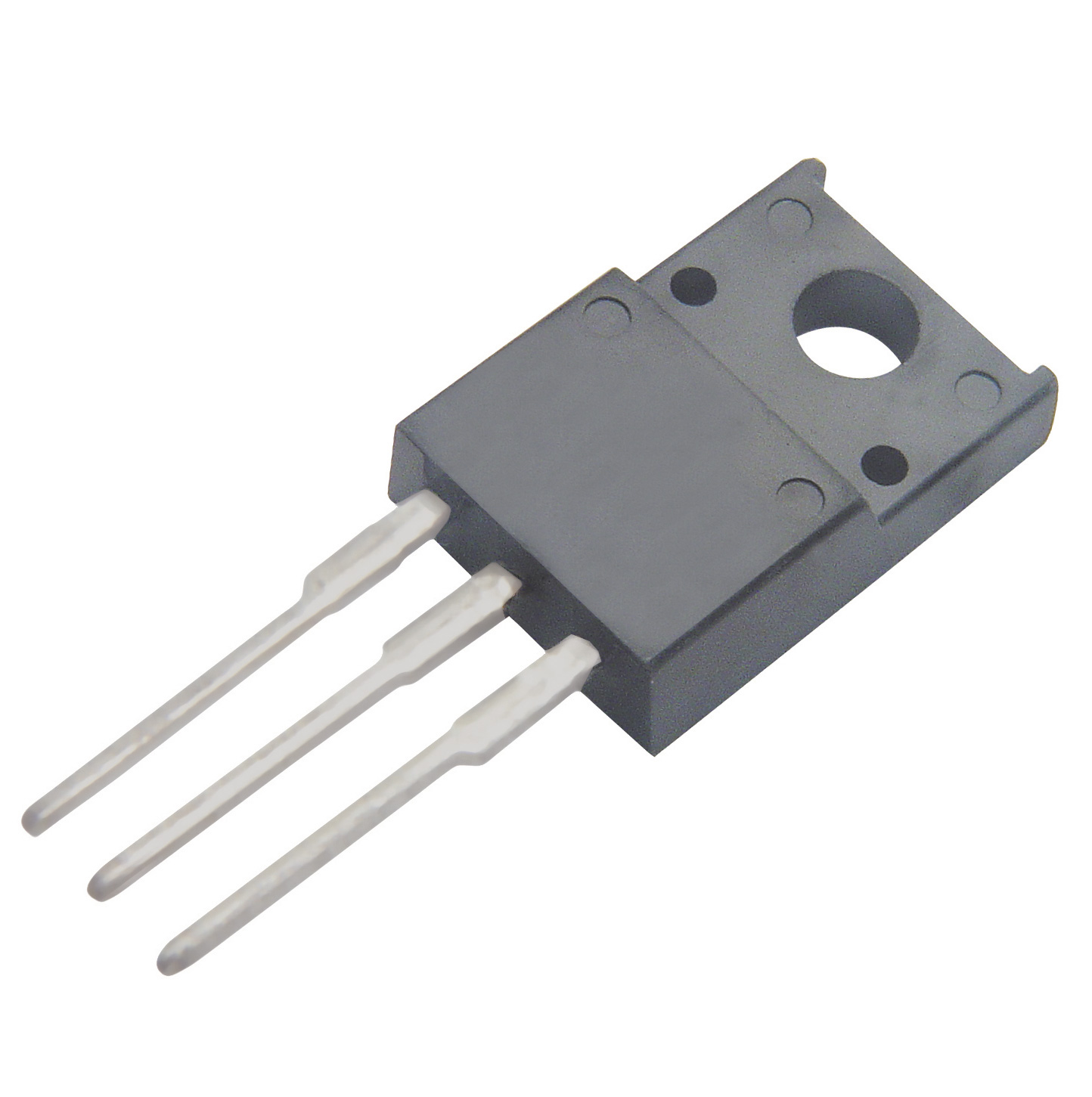

MOSFET(Qg:20nC)【IRFIZ24EPBF】

MOSFET(Qg:20nC)【IRFIZ24EPBF】

メーカー名:
型番:
IRFIZ24EPBF
箱番号:
環境区分:
RoHS対応
品質ランク:
S1
数量

1個以上
¥280.00(税抜)
50個以上
¥266.00(税抜)
100個以上
¥247.00(税抜)
200個以上
¥224.00(税抜)
自社在庫数
51

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

MOSFET(Qg:20nC)【IRFIZ24EPBF】の概要

【仕様】
・パッケージ:TO-220Full-Pak
・構造:
・VDSS:
・ID:14A
・Pc(Tc=25℃):29W
・VGS(OFF):
・Yfs(min):
・RDS(max):71mΩ(Vgs=10V Id=7.8A)
・Qg:20nC (最大)
・Td(on):4.7ns (標準) (Vdd=28V Id=10A Rg=24Ω)
・コンプリ:
・用途:
・入数:1個
・備考:

●全ゲート負荷が少ないので、スイッチング回路に使用できます。
●オン抵抗が低いので、導通損失が低い。
●IRFIZ24NPBFの定格より少し高いですが、代替品として使用できます。

マルツセレクト・技術情報

MOSFETによる増幅の基礎
http://select.marutsu.co.jp/list/detail.php?id=200

MOSFETによるスイッチングの基礎
http://select.marutsu.co.jp/list/detail.php?id=199

J-FETによるソース接地増幅回路の設計例
http://select.marutsu.co.jp/list/detail.php?id=142


Vd(VDSS)
〜30V20V〜60V40V〜120V80V〜350V250V〜
ID〜3A
2A〜12A
8A〜30A
20A〜60A
40A〜120A
80A〜

VdをA〜E、IDを1〜6の範囲で2次元の分類とします

Vd(VDDS)ID
ランク範囲ランク範囲
A 〜30V1 〜3A
B 20V〜60V2 2A〜12A
C 40V〜120V3 8A〜30A
D 80V〜350V4 20A〜60A
E 250V〜5 40A〜120A
6 80A〜
