ロータリースイッチ(汎用タイプ・6回路2接点)【M62】 ※在庫限り品

ロータリースイッチ(汎用タイプ・6回路2接点)【M62】 ※在庫限り品

数量
1個以上
¥340(税抜)
20個以上
¥320(税抜)
100個以上
¥308(税抜)
自社在庫数
66
納期:
本日出荷

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

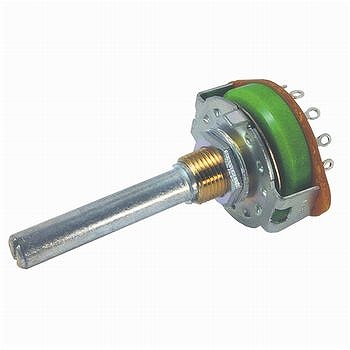

6回路2接点、ON-ONのロータリースイッチです。

典型的なスタイルのロータリースイッチです。(取付けネジM9-0.75ピッチ)
切り替えタイミングはショーティング(メーク・ビフォア・ブレーク)、スライド接点がオープンになることを避けるため切り替え時に2つの固定接点間がショートします。

【仕様】

・形状:シャフトタイプ
・段数:1段
・回路:6回路
・接点数:2接点
・接点タイミング:ショーティング
・端子処理:
・端子部形状:
・使用温度範囲(℃):-10℃〜+60℃
・回転トルク:0.8±0.3kgf・cm
・切換角度:
・定格:DC30V-0.25A
・接触抵抗:20mΩ以下(DC5V-1A電圧降下法)
・絶縁耐圧:100MΩ以上(DC500V絶縁計)
・耐電圧:1分間異常なし(AC500V-50Hz)
・実装:パネル
・ストッパ設定:
・入数:1個
・備考:

5468 0000000000011947 _0778-00 M62 回路図
