ステッピングモータドライバIC(TB67S261FTG)評価基板【MTO-EV005FTG(TB67S261FTG)】

ステッピングモータドライバIC(TB67S261FTG)評価基板【MTO-EV005FTG(TB67S261FTG)】

メーカー名:
型番:
MTO-EV005FTG(TB67S261FTG)
品質ランク:
M1
数量

1個以上
¥3,950.00(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

ステッピングモータドライバIC(TB67S261FTG)評価基板【MTO-EV005FTG(TB67S261FTG)】の概要

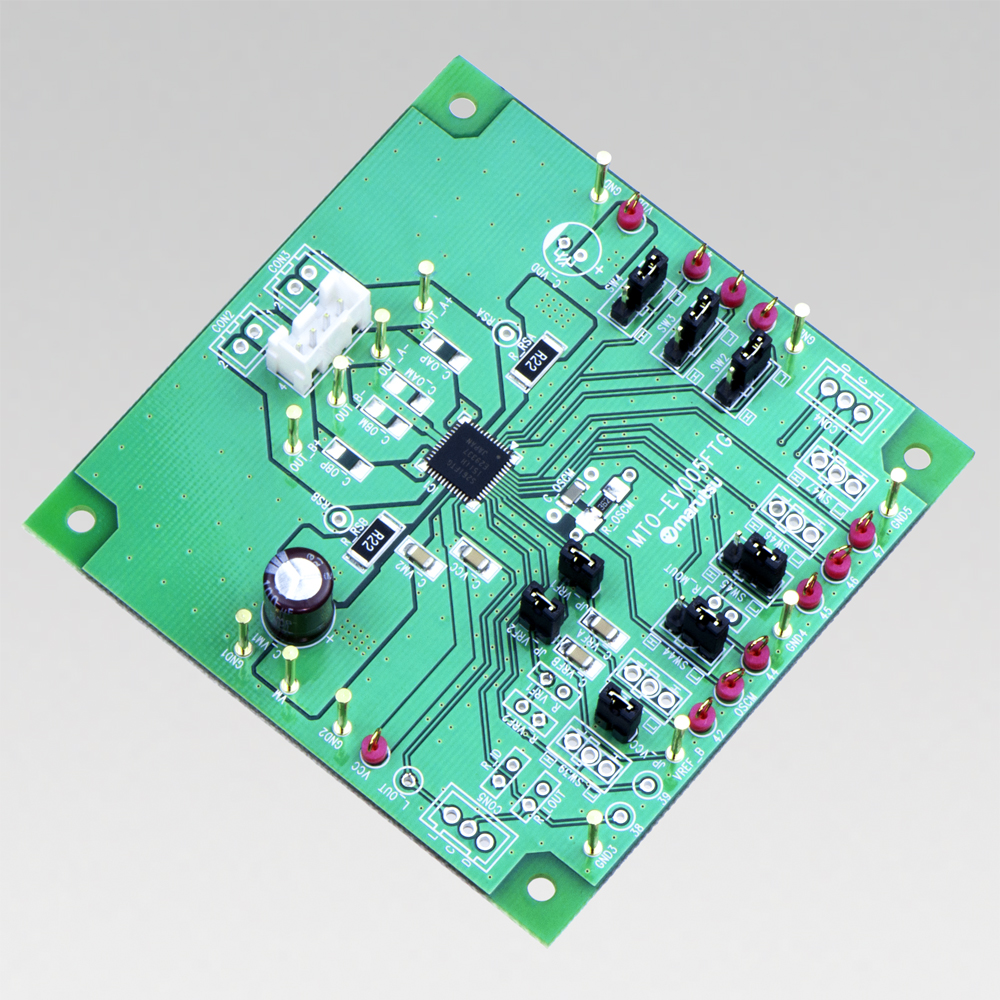

東芝製のステッピングモータドライバIC(TB67S261FTG)の評価基板
MTO-EV005FTG(TB67S261FTG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。

●主な仕様
・搭載デバイス:TB67S261FTG
・モータ電源電圧:50V(max)
・モータ出力電圧:50V(max)
・モータ出力電流:2.0A(max)
・許容損失:1.3W
・低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵
・高効率定電流制御機能を採用
・異常検出(TSD/ISD)フラグ出力機能を内蔵
・過熱検出機能(TSD)
・過電流検出機能(ISD)
・パワーオンリセット(POR)を内蔵
・内部回路動作用のVCCレギュレータを内蔵
・モータのチョッピング周波数を外付け部品で調整可能
・動作温度範囲:-20℃~+85℃
