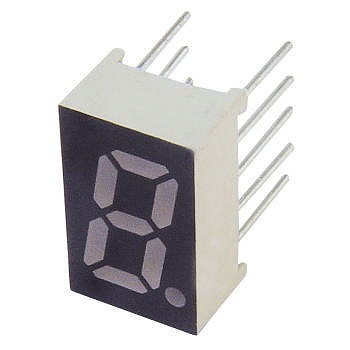

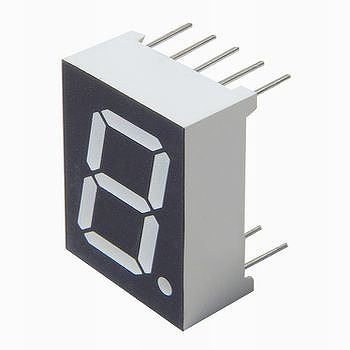

7セグメントLED(1桁・緑・アノード)【KW1521A2B】

7セグメントLED(1桁・緑・アノード)【KW1521A2B】

メーカー名:
型番:
KW1521A2B
箱番号:
環境区分:
RoHS2対応
品質ランク:
A1
数量
コモン

自社在庫数
2,991
2024/12/12 09:33 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥154.00
(税込¥169.00)
100個以上
¥139.00
(税込¥152.00)
200個以上
¥124.00
(税込¥136.00)
500個以上
¥108.00
(税込¥118.00)

7セグメントLED(1桁・緑・アノード)【KW1521A2B】の概要

【仕様】
・実装:リード
・桁数:1桁
・発光色:
・コモン:アノード
・サイズ:17.5mm×12.4mm×7.0mm
・文字高:13.2mm
・ピーク波長(typ):568nm
・順電流IF:50mA
・逆電圧VR:5V
・許容損失Po:100mW
・動作温度:-40℃〜+80℃
・保存温度:-40℃〜+80℃
・順電圧VF/標準:2.2V
・順電圧VF最大:2.6V
・順電圧VF条件IF:20mA
・逆電流IR/最大:100μA
・逆電流IR/条件VR:5V
・輝度/最小:7mcd
・輝度/標準:15mcd
・輝度/条件IF:20mA
